本文介绍了一种 6 英寸晶圆检测显微镜,无论用户的技术水平如何,它都能自动进行可重复的 DIC(微分干涉对比)成像。集成电路 (IC) 芯片和半导体元件的制造需要晶圆检测,以确保不存在影响性能的缺陷。通常使用光学显微镜进行质量控制、故障分析和 R&D 检测。为了有效地观察晶圆上结构之间的微小高度差,可以使用 DIC。

通过阅读本文,您可以了解到

  • 什么是 DIC,为什么要使用 DIC

  • 使用 DIC 时面临的挑战

  • 自动和可重复 DIC 成像的优势

  • 徕卡解决方案具有可重现的 DIC

简介

半导体元件生产过程中的晶圆检测对于识别和减少可能影响元件性能的缺陷至关重要。为了提高检测精度和效率,光学显微镜解决方案应结合不同的对比方法,提供有关图案晶片上可能存在的任何缺陷的准确可靠信息。在晶片检测中发挥重要作用的一种对比方法是微分干涉对比法(DIC)。

什么是DIC?

微分干涉对比(DIC)又称诺马斯基对比,有助于观察样品表面的高度差异 [1,2]。DIC 使用沃拉斯顿棱镜、偏振镜和分析仪(参见图 1A)。偏振器和分析仪的偏振平面相互垂直(交叉 90°)。通过棱镜的偏振光会被剪切成两个偏振相差 90° 的波。离开棱镜后
然后,这两束光波从样品表面反射并返回物镜。由于样品表面的形态或光学特性不同,光线可能会经历不同的光路长度,从而导致一条光线与另一条光线相比产生相位偏移。光线穿过物镜棱镜和分析仪后,会重新组合成一条光线,然后它们之间会发生干涉。DIC 图像显示出强度和颜色的变化,从而呈现出纹理的外观。DIC 可使高度差异一目了然,而其他类型的照明(如明视场或暗视场)通常无法做到这一点。有关 DIC 的更多信息,请参阅参考文献 1 和 2

下图 1 举例说明了与明视野和暗视野照明相比,DIC 如何增强样品表面的高度差。使用 DIC 对图案晶片样本进行成像。使用 DIC 时,样品元素之间的高度差更加明显。

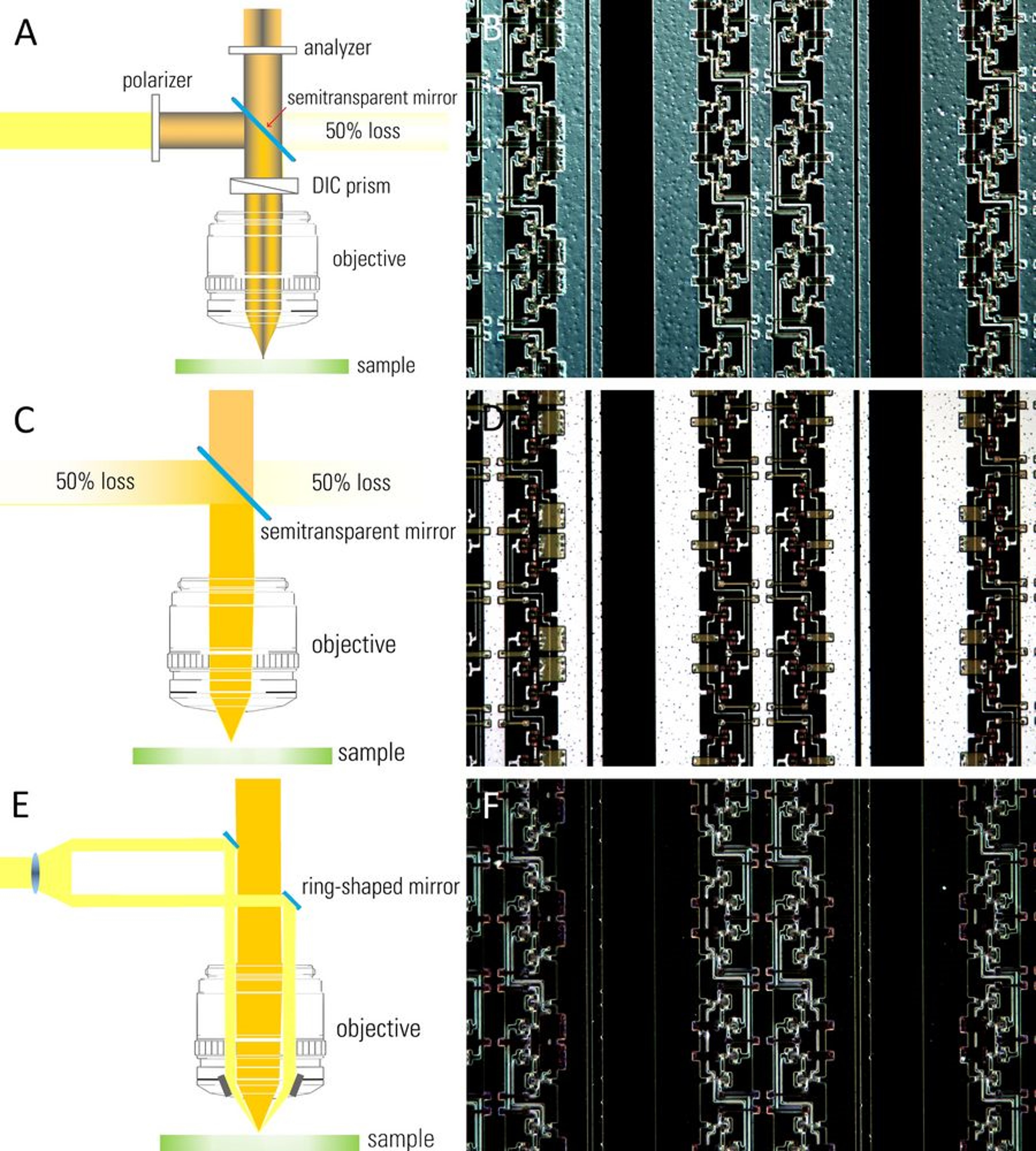

图 1:采用 DIC、明场和暗场照明对图案化晶圆样品进行成像。A)显微镜光学系统中用于 DIC 的入射光路径,B)样品图像;C)用于明场的入射光路径,D)样品图像;E)用于暗场的入射光路径,F)样品图像。

使用DIC时面临的挑战


DIC 使用户能够直观地看到晶圆上结构之间的微小高度差,但对许多用户来说,使用起来可能比较复杂。正确调整 DIC 棱镜对于获得最佳对比度和准确、可重复的结果至关重要。例如,DIC 图像中样品结构的垂直方向(进入或离开样品水平面)在很大程度上取决于棱镜对光波的剪切。
因此,剪切会影响结构之间的高度差,即图像中的一个结构看起来比另一个结构高或低。剪切通常显示为正偏差或负偏差(参见下图 2),但偏差通常与实际高度差不相关。对于大多数光学显微镜来说,除了偏振镜和分析仪的交叉外,还需要手动调节 DIC 棱镜。不过,用户应具备丰富的经验,以获得可比、一致的 DIC 结果。要获得 DIC 对比度非常好的图像,用户需要花费大量的时间和精力进行手动调整。

图 2:使用 DIC 对图案化晶圆区域进行成像:

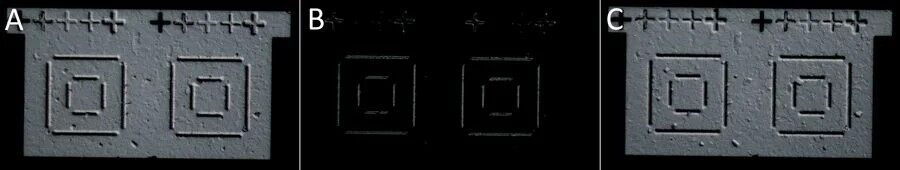

A)负偏置,B)无偏置,C)正偏置。在负偏置条件下,方形结构中的加号标记和边框看起来像是从表面凸起;而在正偏置条件下,则看起来像是向表面内凹。

自动和可重复DIC成像的优势

对于手动 DIC 操作,显微镜照明和对比度设置的调整必须始终由用户直接完成。图像效果在很大程度上取决于用户的经验和技术水平。然而,通过提供自动 DIC 操作的显微镜,可以实现用于质量控制、故障分析和 R&D 的高效晶片检测工作流程。即使是经验不足的用户,也只需对设置进行少量更改,就能轻松完成可重复的 DIC 成像。只需按下按钮,就能选择合适的棱镜,并根据入射光波的剪切效果调整棱镜的位置,而且设置会自动存储,方便调用。在使用 DIC 时,这一功能也是可靠记录的关键。

具有可重现DIC的Leica解决方案

使用 DM6 M 显微镜可以对 6 英寸晶片进行快速、可靠的检测(参见图 3)。它可对晶片和半导体元件进行自动和可重复的 DIC,这要归功于以下功能:

  • 专为 6 英寸晶片设计的平台
  • 最佳交叉偏振器和分析器(称为 ICR 立方体)
  • 通过棱镜的电动和编码定位,调用精确的 DIC 设置
  • 专用 DIC 棱镜和 ICR 立方体带来均匀对比度
  • 由于采用了自动显微操作,可自动选择和调整正确的棱镜和 ICR 立方体,因此使用简单快捷。

DM6 M 比用于晶片检测的典型显微镜占地面积更小,因此还能节省工作区的空间。

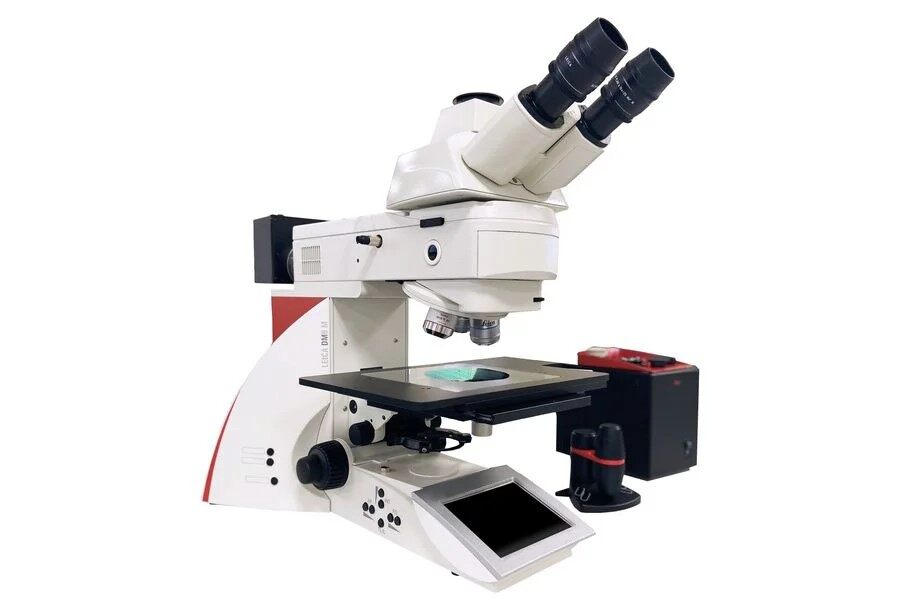

图 3:使用配备 6 英寸晶圆载物台 的 DM6 M 显微镜 进行晶圆检测的示例。

这里是文本的内容用 DM6 M 使用可重现的 DIC 拍摄的图案晶片图像如下图 4 所示。为了便于比较,图 5 还显示了明视野和暗视野照明下记录的同一晶片的图像。

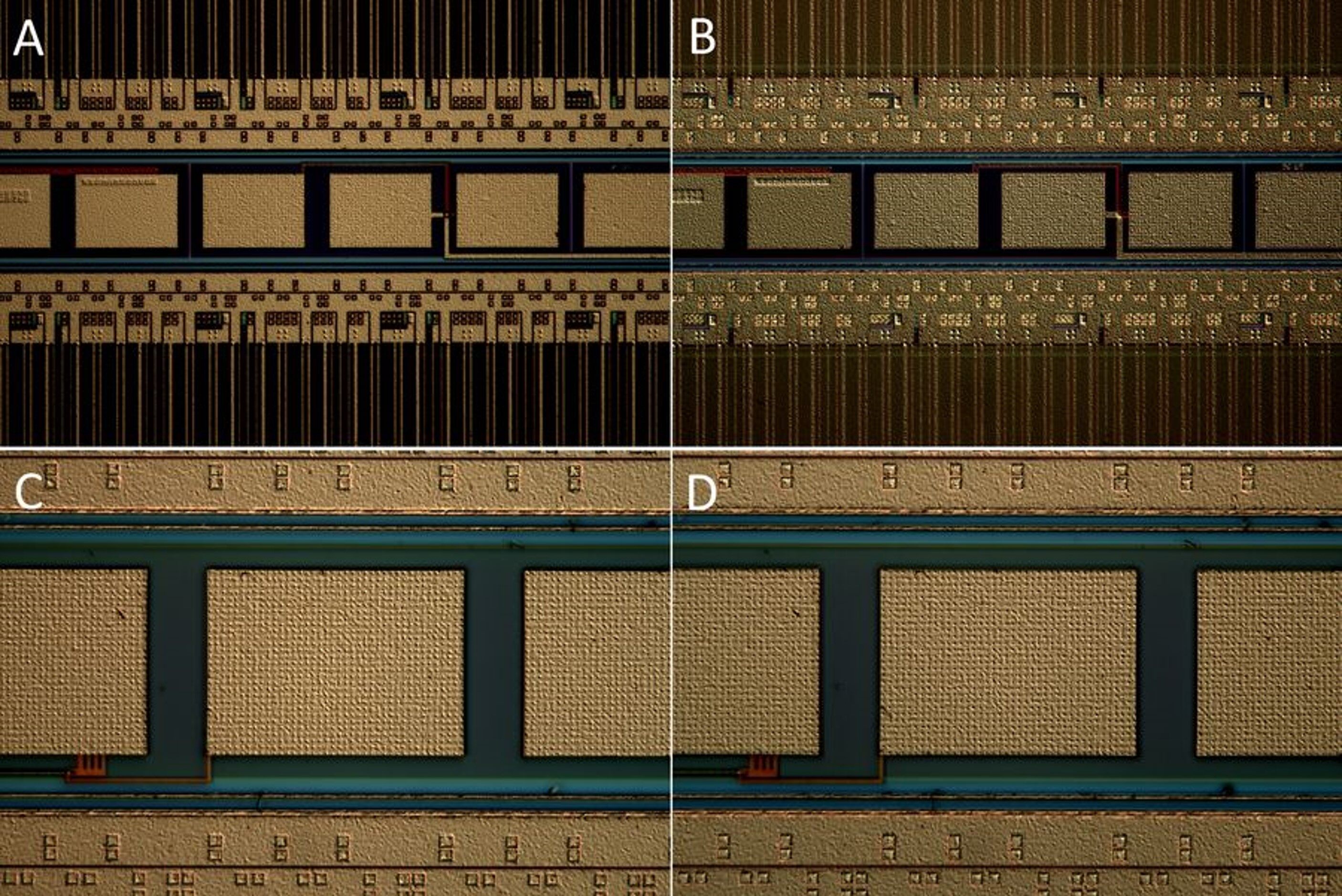

图片描述图 4:使用 DM6 M 显微镜 通过 DIC(微分干涉对比)成像 对图案化晶圆的不同区域进行观察,光波剪切在 负偏置(A 和 C) 和 正偏置(B 和 D) 条件下的图像。

图案化晶圆区域

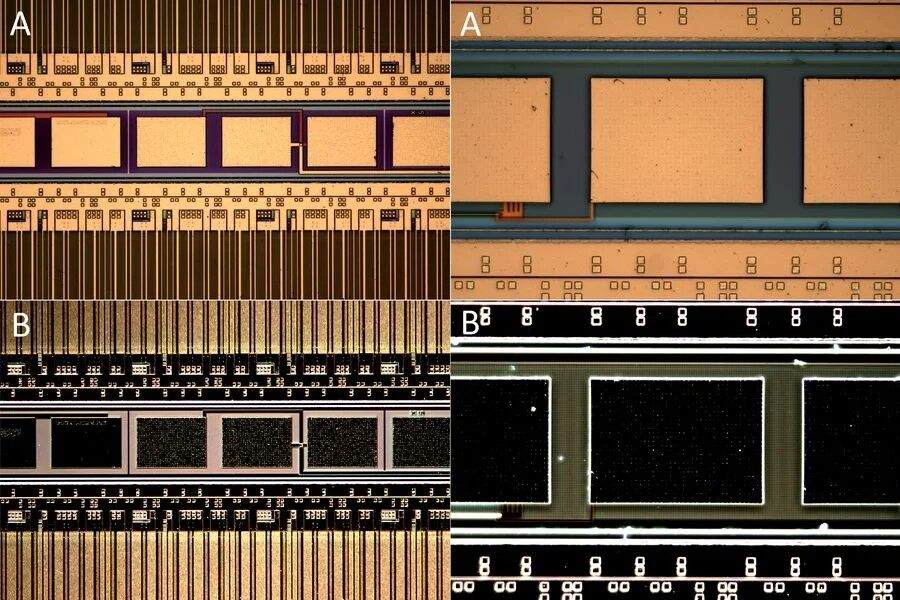

图 5:与图 4 中相同的图案化晶圆区域,但此次使用 DM6 M 显微镜 通过 A)明场照明 和 B)暗场照明 进行成像。

介绍了一种 6 英寸晶片检测显微镜,该显微镜具有自动和可重复的微分干涉对比(DIC)功能,即带有晶片平台的 DM6 M。在半导体行业中,用于质量控制、故障分析和研发&的晶片检测通常需要使用各种对比方法进行光学显微镜检查。通过 DIC,可以有效地观察到图案化晶片上结构之间的微小高度差。使用自动和可重复的 DIC,即使是经验不足的用户也能在检测过程中高效地进行 DIC 成像。


参考资料

  1. D.Diez、J. DeRose,《超越明场》,金相学入门:如何揭示金属和合金的微观结构特征,科学实验室 (2020) Leica Microsystems。
  2. J.DeRose, D.R. Barbero, Rapid Semiconductor Inspection with Microscope Contrast Methods:利用光学显微镜揭示关键细节,在电子工业中高效可靠地进行半导体质量控制,科学实验室(2023 年)徕卡显微系统公司。
