Deep In Vivo Explorer
多光子共聚焦显微镜 STELLARIS 8 DIVE

光子显微镜STELLARIS 8 DIVE(Deep In Vivo Explorer)是一款光谱检测可调的的多光子共聚焦显微镜。STELLARIS 8 DIVE让您可自由调节检测光谱:STELLARIS 8 DIVE光子显微镜配备可调光谱非退扫描探测系统4Tune,为您提供无限的灵活性,并使您能够开展新的多色体内深度成像实验。

STELLARIS 8 DIVE光子显微镜优化成像的穿透深度和对比度:新型可变扩束镜可进行调节,将穿透深度增加1毫米以上,并同步提高分辨率。使多色体内深度成像达到更高对比度和深度。STELLARIS 8 DIVE为您带来理想实验结果!

徕卡显微系统官方客服收到您的信息后,将委派徕卡销售工程师或徕卡官方渠道授权经销商为您提供产品准确报价。

使用4Tune畅享光谱自由

转基因和合成标志物的数量在不断地快速发展。使用STELLARIS 8 DIVE多光子共聚焦显微镜,您只需点击几下鼠标,就能紧随标志物的发展,适应现有和新的荧光标志物!

光谱自由这一特点源于突破性的4Tune非退扫描探测技术,该技术正在申请专利。 4Tune探测技术能够用于全发射光谱,并能分离严重重叠的光谱。STELLARIS 8 DIVE多光子共聚焦显微镜能够按照标志物的发射光谱进行与之相匹配的调节——您可以捕获两倍的荧光信号,增加穿透深度和成像速度,并降低体内成像的光毒性。

传统的二向色镜一直无法优化区分所有荧光团,但是现在利用光谱探测器可以轻松地实现这一点,因为我们可以真正做到为每个荧光团优化您要探测的波长。

荷兰癌症研究所(荷兰阿姆斯特丹) Jacco van Rheenen 教授/博士




彩色显示的小鼠小肠,使用荧光标记并通过多色示踪剂追踪谱系。谱系示踪干细胞以青色(CFP)、绿色(GFP)、黄色(YFP)和红色(RFP)显示。 图像大小约为700x700x150立方微米。使用STELLARIS 8 DIVE进行双光子激发成像。 样本由荷兰癌症研究所(荷兰阿姆斯特丹)J. van Rheenen提供。

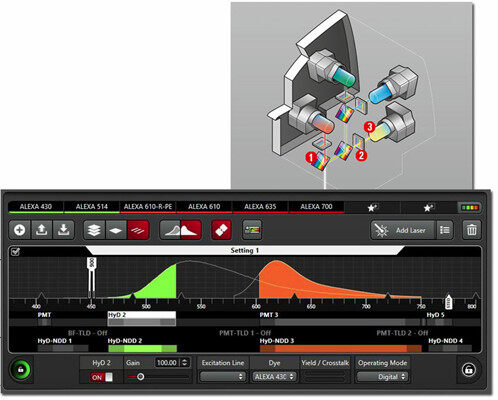

上图: 4Tune非退扫描探测系统: 1) 可变二向色镜 (VD)。 2) 可变带通(VB)。 3)Power HyD NDD 或 PMT。 下图: 直观的4Tune用户界面,可轻松设置380至800纳米的所有颜色的探测窗口。

轻松使用DIVE——4Tune探测器


4Tune 非退扫描探测系统 可以配备2至4个探测器,并且可自由配置混合探测器 (Power HyD NDD)、光电倍增管 (PMT) 或将两者结合使用。发射光通过可变二向色镜和带通滤波器的组合方法分离。

在整个可见光光谱(380 - 800纳米)范围内自由调节您的探测范围!

使用4Tune用户界面,您可以通过简单的拖放操作来优化多个转基因标志物的发射光设置。用户界面设计清晰直观,操作非常简单,几乎无需培训。

使用STELLARIS 8 DIVE多光子共聚焦显微镜,您能够为任何现有的和新开发的转基因标志物做好准备,而且可以适应未来的新发展!


深入探索新维度


使用 STELLARIS 8 DIVE多光子共聚焦显微镜,您能够调节观察到样品深处和微小的细节。使用新型可变扩束镜(VBE),您可使用任何物镜对所有激发光束进行优化调节。

VBE能够根据您的研究问题优化共定位,并达到分辨率和深度之间的平衡。


小鼠大脑皮层,Thy1-eYFP。 使用“深度优先”设置将穿透深度增加20%。 IRAPO 25x1.0 W motCorr物镜。 样本由德国神经退行性疾病研究中心光学显微镜设备部门(德国波恩)Kevin Keppler提供。
可调式可变扩束镜(VBE)
可调式可变扩束镜(VBE)

使用可变扩束镜优化深度和分辨率

徕卡可变扩束镜(VBE) 将可调光束直径与可调发散相结合。它能够兼顾成像深度、分辨率和全色校正。可调光束直径可实现分辨率与深度之间的平衡优化STELLARIS 8 DIVE能够根据您的样本要求进行调节。使用可变扩束镜,您可以选择:分辨率优先——光束充满物镜后孔径,以及穿透深度优先——光束直径稍稍小于物镜后孔径。后孔径未充满会使焦点体积增大、光程缩短,从而增加有效激发。可调光束发散可实现全色校正我们的IR APO物镜在红外波段上不会出现色差。使用 STELLARIS 8 DIVE,您就可以使用适合红外线以及多条红外激光线的物镜: 可变扩束镜可用于校正色差,完成更实用的多色实验。


可重现的多色体内深度成像结果


通过 颜色拆分在一个实验中激发多个转基因标志物。 甚至在一个衍射极限区域内进行局部的高精度光操作和光刺激。

STELLARIS 8 DIVE多光子共聚焦显微镜最多可同时配备三条激发光光路。利用可调至1300纳米的激光,您甚至可以使用红色和远红染料进行多光子实验。通过较大的波长和较少的散射可以实现更大的穿透深度,从而获得明亮的深层细节图像。要进行更实用的多色实验,需要有稳定的实验条件。出色的机械稳定性与光束捕集器相结合可确保性能可靠。

光束捕集器可以轻松解决一些无法控制的因素产生的偏差——无论是激光调谐、温度波动还是附近的施工工作,光束捕集器通过简单的软件运行来恢复红外线和可见激光线的重叠。为了获得最精确的调节,专业使用者甚至可以进一步微调——实现体内深度共定位!

彩色显示的小鼠小肠,使用荧光标记并通过多色示踪剂追踪谱系。 灰色代表胶原蛋白二次谐波(SHG)信号。 谱系示踪干细胞以青色(CFP)、绿色(GFP)、黄色(YFP)和红色(RFP)显示。 图像大小约为700x700x150立方微米。 使用SP8 DIVE进行双光子激发成像。 样本由荷兰癌症研究所(荷兰阿姆斯特丹)J. van Rheenen提供。
野生斑马鱼胚胎的自发荧光多光子成像
野生斑马鱼胚胎的自发荧光多光子成像,寿命对比信息通过不同的辅助因子和维生素获得。此例中NADH(游离型和蛋白结合性)类似维生素A和FADH(游离型和蛋白结合性)。激发:740纳米。发射:510-580纳米。样本提供方:南加州大学洛杉矶分校Francesco Cutrale

利用荧光寿命获得更多样本信息


4Tune可以充分利用STELLARIS FALCON(FAst Lifetime CONtrast)和TauSense的荧光寿命成像(FLIM)的优势。

这种额外的灵活性为多光子成像增加了新的维度,可实现信号多路复用和代谢成像。

下载TauSense应用指南


为行为研究提供空间灵活性


您可在行为研究实验中为STELLARIS 8 DIVE配备扩大工作空间的DM8 CS显微镜支架。 DM8 CS安装在根据您的实验要求定制的级联工作台上。显微镜支架可以为大型而复杂的实验布置提供空间灵活性。

配备DM8 CS显微镜支架的STELLARIS 8 DIVE能够进行各种实验,例如监测动物在清醒状态下的大脑活动。

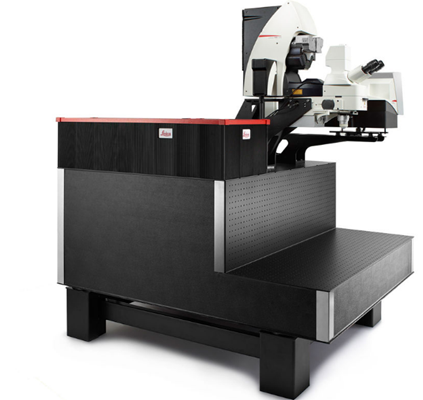

STELLARIS 8 DIVE上装配的DM8 CS显微镜支架安装在级联工作台上,可为行为研究提供更大的工作空间。


SP8 DIVE上装配的DM8 CS显微镜支架安装在级联工作台上,可为行为研究提供更大的工作空间。

STELLARIS 8 DIVE多光子共聚焦显微镜3D演示模型

  • 3D模型文件较大,加载速度与您当前的网络环境相关,请耐心等待加载完成
  • 因生产批次和模块配置差异,模型和真机可能存在细节差异
  • 如需获得更加逼真的3D体验,可使用微信扫描下方二维码,关注“徕卡显微系统”官方微信,点击底部菜单徕卡学院>线上体验中心,即可进入徕卡虚拟体验中心小程序
