徕卡显微镜物镜

显微镜是由多种配件组合起来的,不同的配件起的作用不同,今天给大家介绍显微镜不可缺少的配件:显微镜物镜。

什么是显微镜物镜

显微镜物镜是由若干个透镜组合而成的一个透镜组。组合使用的目的是为了克服单个透镜的成像缺陷,提高物镜的光学质量。显微镜的放大作用主要取决于显微镜物镜,物镜质量的好坏直接影响显微镜映像质量,它是决定显微镜的分辨率和成像清晰程度的主要部件,所以对显微镜物镜的校正是很重要的。

徕卡显微镜物镜介绍

160多年以来,徕卡显微系统始终为研究,工业和医学领域的各种应用设计和制造优质的显微镜物镜。 徕卡光学设计师的创新能力,联合徕卡精密光学工程师的经验和专业知识,确保为显微镜提供优质的光学元件。 经由复杂的,先进生产过程所生产出的显微镜物镜,保证优质图像质量。

徕卡显微系统官方客服收到您的信息后,将委派徕卡销售工程师或徕卡官方渠道授权经销商为您提供产品准确报价。

光学的单色像差和色差

在光学领域中主要有2类像差需要被修正的,单色像差和色差。常见的单色像差问题有:球差,像散,彗差,场曲和畸变。而色差可分为纵向和横向。

徕卡显微镜物镜分辨率可达20nm

我们的顶级显微镜物镜可做到像差最大化修正,并具备优质的光学效能,荣获多个奖项。
世界各地,顶尖的科学家们都依赖于徕卡最高20nm的光学分辨技术对最细微的细胞结构作可视化展现。

物镜类别

物镜可根据透射率、色差校正、平面度等分成不同的性能类别。国际标准化组织 (ISO) 将物镜按照不同的色差校正质量分为三类。

徕卡消色差物镜

徕卡消色差物镜是可见光谱范围内针对的标准应用高性能物镜,提供最大25毫米的视场平坦度 (OFN)。

红色波长和蓝色波长(2 种颜色)之间的聚焦差绝对值小于2x物镜景深。

HI PLAN

HI PLAN 物镜可在两个波长范围内提供出色的色差校正性能,并且确保整个视场的平坦度。甚至图像的边缘也很清晰,无需重新聚焦。HI PLAN 物镜的视场 (OFN) 可达到25毫米,并提供相差型号。徕卡 HI PLAN 物镜提供出色的校正性能,并且性价比非常高。

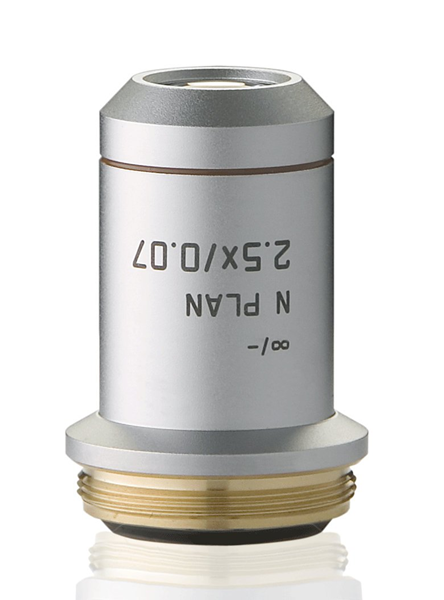

N PLAN

N PLAN 物镜进一步加强了消色差,具有最大25毫米的出色视场平坦度。N PLAN 适用于透射光和 DIC 应用,N PLAN PH 用于相差显微镜。N PLAN EPI 物镜适合入射光应用,包括微分干涉对比应用 (DIC)。N PLAN EPI BD 型号也可以用作暗场物镜。N PLAN EPI 入射光物镜提供出色的图像对比度和安全的工作距离。


FL PLAN

FL PLAN 物镜是新一代通用型物镜,具有出色的色差校正性能和最大25毫米的视场平坦度 (OFN) 。FL PLAN 物镜采用最先进的镀膜技术,针对荧光应用有很高的透射率。可实现所有的相差方法。FL PLAN 物镜针对荧光、相差和 微分干涉观察模式进行了优化。


徕卡半复消色差物镜

徕卡半复消色差物镜适用于较高需求的可见光谱范围应用,提供最大25毫米的视场平坦度。

红色波长和蓝色到绿色波长(3 种颜色)的聚焦差绝对值小于 2.5x物镜景深。

徕卡半复消色差物镜标有 FLUOTAR标签:

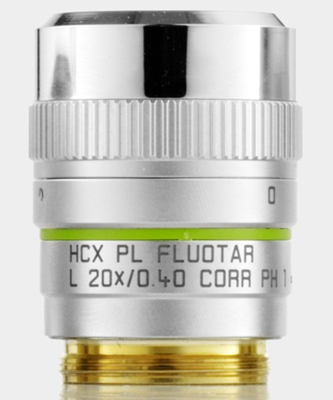

PL FLUOTAR (PL-FL)

PL FLUOTAR 是性能强大的通用物镜,至少在三种波长范围内具有出色的色差校正性能,适用于荧光成像。计算25毫米视场的视场平坦度 (PL)。这类物镜采用特种玻璃制成,可实现最大透射率。因而成为荧光显微镜中性能强大的光子收集器。徕卡 FLUOTAR 系列配有各种应用优化的校正环 (CORR),可以补偿外部影响,如温度、盖玻片厚度和浸渍介质。

徕卡复消色差物镜

徕卡复消色差物镜适用于可见光谱及更大范围内最高规格的应用,提供最大25毫米的视场平坦度。红色波长和蓝色到绿色波长(3 种颜色)的聚焦差绝对值小于1.0x物镜景深。我们提供三类复消色差物镜:

PL APO

PL APO 物镜——最高级的专业等级物镜。这类物镜可提供传统物镜无法达到的成像质量。平场复消色差物镜为需要快速色度变化和结构共定位的应用提供完美的轴向和横向色度匹配。PL APO 物镜可提供最大25毫米的无瑕疵像场平坦度。极高的数值孔径确定了物理上可达到的极限分辨率。

适用于多光子成像和 CARS 的 PL IRAPO

PL APO 物镜在可见光波长范围内得到校正,现在,PL IRAPO 物镜是一套新的用于改进多光子成像(MP)的专用物镜。红外复消色差物镜在从至少700纳米到1300纳米的范围内得到色差校正,在可见光和红外波长范围内具有高透射率,470-1200纳米范围内的透射率大于85%。因此,这类物镜非常适合非线性成像,如多色多光子成像,包括OPO(光学参量振荡器)和 CARS(相干反斯托克斯拉曼散射光谱仪)激发。

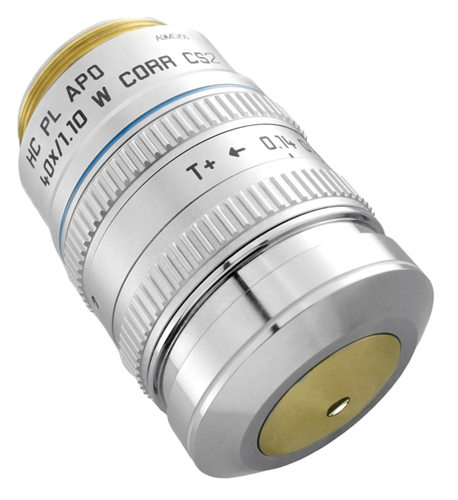

共聚焦扫描用的 PL APO CS 和 CS2

在复消色差物镜产品类别中,徕卡提供专为匹配共聚焦扫描 (CS) 的最高规格而设计的 PL APO 物镜。最新的 PL APO CS2 系列在先前的 CS 系列基础上做了进一步的改进。新型徕卡 CS2 物镜能够在整个视场范围内进行完美的色差校正,可实现不同荧光团的精确共定位。此外,数值孔径和自由工作距离也达到新的极限。徕卡 CS2 物镜的设计随着徕卡 TCS SP8 和 STELLARIS 平台的创新紫外光学器件共同发展,以提供最稳定的紫外色差校正性能。为了在活细胞等含水样本中实现无像差成像,徕卡显微系统开发了一系列卓越的高分辨率水浸物镜。为了获得最佳成像结果,这些物镜需要配置一个校正环,使各光学器件适应不同的盖玻片厚度、温度变化和样本不均匀性。

手动调节校正环需要一定的时间和经验,而且因其他设备而无法直接接触物镜时,手动调节有很大难度。徕卡 motCORRTM 物镜的电动校正功能简化了校正环的调节,并减少了相关培训工作量。徕卡 motCORRTM 物镜的遥控器可以快速调节光学器件,且不会干扰样本。
