偏光显微镜在石棉检测中的应用

内容摘要:

石棉的危害:石棉本身并无毒害,它的最大危害来自于它的粉尘,当这些细小的粉尘被吸入人体内,就会附着并沉积在肺部,造成肺部疾病,石棉已被国际癌症研究中心肯定为致癌物。

石棉纤维可以分裂约为0.5um的元纤维,该纤维长度一般低于5um。由于它们的化学性质非常的稳定,可以长期的漂浮在空气中或水中,持续地造成广域性污染极其微小的石棉粉尘飞散到空中,被吸入到人体的肺后,经过20到40年的潜伏期,很容易诱发肺癌等肺部疾病。


左:纤维状阳起石平行偏振器成像。右:用正交偏光镜拍摄的阳起石样本。阳起石纤维显示出明显的双折射颜色,这明显区别于玻璃纤维(无双折射)。DM4P显微镜使用透射光、20x物镜和偏光镜的成像效果
石棉纤维呈明显的分散色。温石棉是最常见的石棉。在这张图中,典型的橄榄石色系是蓝色的。介质的折射率为1.553。DM4P显微镜使用透射光、20x DS(色散染色)物镜和偏光镜的成像效果
这张图片显示了典型的洋红色分散色温石棉在E-W方向。介质的折射率为1.553。DM4P显微镜使用透射光、20x DS(色散染色)物镜和偏光镜的成像效果

石棉检测-偏光显微镜法(PLM)

PLM 原理为每种矿物都有其特定矿物光性和形态特征,通过偏光显微镜观测矿物晶体形态、折光率、干涉色、2V角、延性、颜色、多色性、解理、轮廓、糙面、克线、 突起等特征鉴定石棉矿物。偏光显微镜下,温石棉为细长纤维,呈浅黄绿色或低正突出至低负突出,折光率1.540-1.550。干涉色经常是I级灰白至黄 色。闪石类直闪石折射率1.605-1.710,除透闪石消光角为10-20o 外,均为平行或近于平行消光。透闪石石棉为短纤维,呈无色,中正突出。横切面干涉色为I级黄白,纵切面上最高干涉色Ⅱ级橙黄。横切面对称消光,其他纵切面 均为斜消光,沿柱面方向为正延长。因此,PLM法即可以鉴定石棉种类是各国鉴定石棉普遍采用的方法之一。



针对上述问题的解决方案和满足石棉检测需求,徕卡显微系统推出三款偏光显微镜,以便通过偏光系统观察纤维的延性和形态,用色散染色性质进行区分石棉的类别,满足不同领域的用户需要

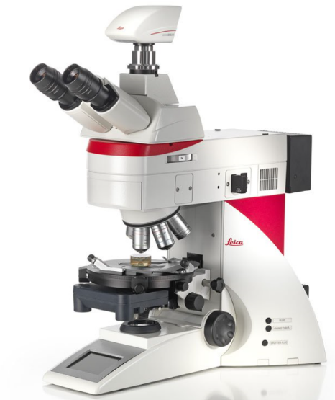

徕卡 DM4P 专业偏光显微镜

  • 半自动机型 专为科研及研发设计
  • 带编码的可聚焦、可调中勃氏镜
  • 视野直径:22/25mm
  • 智能化自动光阑设置
  • 自动光源调整
  • 6孔物镜转盘
  • 内置1.6倍变焦

徕卡 DM2700P -适用于任何用户的偏光显微镜

  • 手动机型
  • 人体工学设计:高度可调聚焦按钮
  • 令人满意的结果重现性
  • 视野直径:22/25mm
  • LED照明及卤素灯照明
  • 5孔物镜转盘
  • 颜色编码的光阑、聚光镜设置
  • 聚焦锁定功能

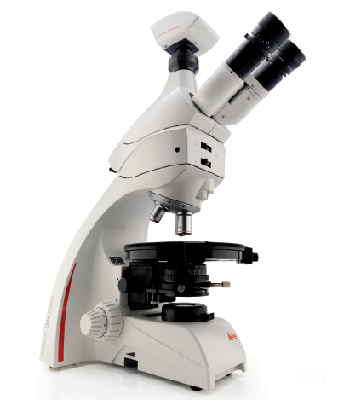

徕卡DM750P -用于教学培训的显微镜

  • 手动 教学培训偏光显微镜,简单操作易使用
  • 178mm直径高精度旋转载物台,旋转角度360°
  • 视野直径:20mm
  • 人体工学设计
  • 4孔物镜转盘
  • 可配置锥光模块
  • 专用ICC50Camera




详细了解徕卡 Leica DM4P/DM750P/DM2700P偏光显微镜,请点击:https://www.leica-microsystems.com.cn/cn/products/light-microscopes/p/leica-dm4-p/
