金相学中的色彩与相衬度分析——面向微观结构对比的应用方法

微观结构对比的技术路径与实现方式

显微组织形貌的检测是材料科学研究与失效分析中的核心环节，其目标在于实现材料真实微观结构的准确表征。在光学显微技术体系中，通过不同成像方式与对比机制的组合应用，可以在多维度上揭示材料结构特征。

本文通过典型图像示例，系统展示多种显微对比方法在结构可视化中的信息承载能力与应用潜力。通过合理选择成像模式与对比机制，可实现对材料组织形态、相分布及结构演变的有效识别。

清洁横截面

金相分析的第一步通常是获得高质量的抛光试样表面。然而，真正意义上的微观结构制备，需要保证试样表面完全洁净且无机械变形影响。

在试样制备完成后，通常需采用酸性、碱性或盐溶液进行腐蚀处理，以显现微观结构。这一过程通过选择性腐蚀晶界或改变晶粒表面形貌，使相界在明场条件下表现为对比增强的暗区，从而实现结构区分。

方法论要点：

• 表面质量直接决定后续成像质量
• 腐蚀是实现结构对比的基础步骤
• 腐蚀程度需与材料特性匹配

结合正确的观察方法

在实际应用中，如果常规腐蚀处理无法满足结构表征需求，或材料本身具有较强耐腐蚀性，则需引入其他光学对比方法，例如：

• 偏光观察
• 暗场成像
• 微分干涉（DIC）

在多数情况下，将着色腐蚀与光学相衬方法结合使用，可显著提升结构识别能力。

针对铜合金试样的示例（图1–6）表明，不同成像方法可从多个维度揭示相同区域的结构特征。例如：

• 明场用于基础形貌显示
• 暗场增强边界与缺陷
• 干涉与偏光突出晶体结构与取向

该多模态方法本质上构成了一种结构信息叠加分析路径。

着色腐蚀在结构对比中的作用

图7–12展示了基于着色腐蚀的结构对比方法，其核心原理是在不同晶粒或相区形成厚度不同的表面膜层，从而产生颜色差异。

通过Klemm（K）或Beraha（B）腐蚀剂处理后，可实现：

• 晶粒选择性着色
• 不同相区对比增强
• 相分布与组织特征清晰呈现

典型结果包括：

• 铁素体着色而碳化物保持白色
• 奥氏体钢焊接层中偏析与热影响区清晰可见
• 锡青铜中初熔导致的偏析现象

方法论意义：
着色腐蚀不仅用于“显示结构”，更用于“区分相组成与分布关系”，是金相定性分析的重要手段。

带或不带着色腐蚀的偏光分析

通过对腐蚀或未腐蚀样品施加偏振光，可进一步增强结构对比，并揭示材料内部变形机制。

图13–18显示，偏光方法能够突出：

• 冷加工产生的结构变化
• 孪晶结构
• 滑移带与变形组织

当着色腐蚀无法区分不同相区，或仅部分相响应腐蚀时，引入偏光分析往往能够提供补充信息。

例如：

• 晶粒与孪晶结构的增强显示
• 单晶或针状结构识别（如碳化钨）
• 复合材料中不同组分的结构区分

方法论要点：
偏光技术在“结构取向与应变识别”中具有独特优势，是材料变形分析的重要工具。

多材料体系的结构识别

在复合材料或多相体系中，仅依赖单一对比方法往往难以实现完整表征。

图19–24展示了在不同材料体系中的应用，包括：

• 合金材料
• 碳纤维增强复合材料
• 金属-陶瓷复合结构

通过偏光与其他光学对比手段组合使用，可实现：

• 不同材料组分的区分
• 纤维含量与分布分析
• 接口结构与复合行为评估

该方法对于评估材料性能（如耐磨性、结构稳定性）具有重要意义。

干涉相衬分析

干涉相衬（如DIC）为微观结构分析提供了额外维度，通过增强表面形貌的高度差异，实现结构细节的进一步显现。

图25–28表明，干涉相衬可显著提升以下特征的可见性：

• 枝晶结构
• 晶粒边界
• 凝固方向

相较明场成像，其对结构对比的增强更为明显。

干涉技术在结构分析中的扩展应用

图29–31展示了干涉相衬在结构机制分析中的应用，包括：

• 应力诱导的新晶粒形成
• 滑移带分布
• 硬质合金中碳化物结构

此外，图32–34进一步展示了复杂复合体系中的应用，如：

• 金属-陶瓷连接界面
• 多材料层状结构
• 电子元件横截面

在这些场景中，干涉相衬能够有效提升不同材料之间的对比度，从而实现多尺度结构分析。

综合方法论总结

上述示例表明，不同材料在不同形成阶段及组织分布状态下，其微观结构对材料性能具有决定性影响。因此，建立合理的显微对比分析方法至关重要。

核心方法路径可归纳为：

1. 高质量样品制备（无变形、洁净界面）
2. 基础腐蚀实现结构显现
3. 着色腐蚀实现相区区分
4. 偏光分析揭示结构取向与变形
5. 干涉相衬增强结构细节

在实际应用中，上述方法往往需要组合使用，以实现对材料微观结构的完整解析。

技术实现与平台支撑（徕卡方案）

上述多种对比方法的实施，依赖于显微系统在以下方面的能力：

• 多模式成像集成（明场、暗场、偏光、干涉等）
• 高质量光学成像与对比控制
• 稳定的系统性能与可重复性

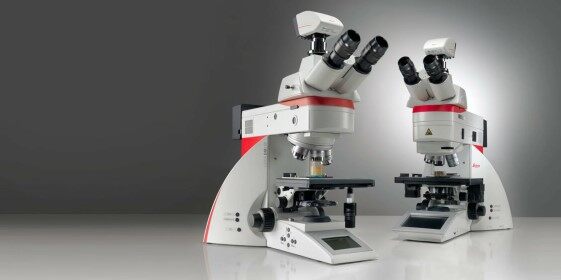

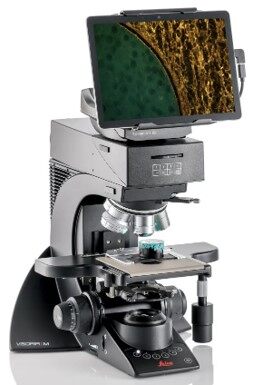

徕卡显微系统（如 Visoria M、DM4M）通过模块化光学设计，支持多种成像方式的灵活切换，为复杂材料提供统一的分析平台。
