测量显微镜的选择方法与关键技术要素
选择测量显微镜的基本要素和应用实践
测量显微镜作为工业检测与科学研究中的核心分析工具，可广泛应用于质量控制（QC）、故障分析（FA）、研发（R&D）等多种场景。其核心价值在于对样品关键特征（如距离、角度、面积和高度）进行高精度定量分析，从而支撑产品一致性评估与工艺优化。
在实际应用中，选择测量显微镜需基于样品属性、应用场景及系统性能进行系统性评估。尤其是在高精度测量需求不断提升的背景下，分辨率、成像质量及系统多功能性成为关键决定因素。
徕卡显微系统通过覆盖体视显微镜、复合显微镜及数码显微镜的完整产品体系，结合数字化测量能力，为用户提供稳定、可靠且可扩展的测量解决方案，有效满足多行业应用需求。
核心要点
为什么要使用测量显微镜
测量显微镜是实现样品几何特征定量分析的关键工具，在检测、质量控制、故障分析及研发过程中具有基础性作用。
通过显微测量手段，可实现：
- 关键尺寸参数的精确获取
- 微观结构特征的量化分析
- 数据驱动的质量评估与工艺优化
随着数字化技术的发展，测量显微镜已从传统目镜观察方式转向基于图像与软件的数字测量模式，从而显著提高测量精度与重复性。
如何选择合适的测量显微镜
测量显微镜的选型需综合考虑以下关键因素：
- 样品类型、尺寸及其特征结构
- 应用场景（QC、故障分析或研发）
- 显微系统性能（分辨率与成像能力）
- 光学分辨率（细节解析能力）
- 相机像素尺寸（数字分辨率）
- 光学系统质量（像差校正与视场平整度）
这些因素共同决定测量结果的准确性与可重复性，是系统选型的核心依据。
选择合适的显微镜
无论采用体视显微镜、复合显微镜（搭载数码相机）或数码显微镜，在进行测量系统选择时，都需围绕应用需求与性能匹配进行综合判断。
现代测量流程以数字化为主导，通过图像采集、软件分析及数据输出，实现从观察到测量再到结果管理的完整闭环。测量过程不再依赖目镜刻度，而是通过数字图像在显示终端中完成，从而提升精度、一致性及操作效率。
在此过程中，软件平台成为关键组成部分。例如，徕卡 LAS X 面向工业应用的软件平台，可支持多种测量任务（如二维测量、自动分析等），并实现标准化数据输出，从而增强测量流程的可控性与一致性。
测量显微镜示例
测量显微镜可支持多类型测量任务，包括：
- 基础二维测量（尺寸、距离、角度、面积）
- 高级三维测量
- 自动化测量
通过数字成像与软件分析，用户能够对样品特征进行高效、可靠的测量，从而在检测、QC、故障分析及研发中实现数据驱动决策。选择合适的测量显微镜需在应用需求、系统性能、易用性及灵活性之间取得平衡。合理的系统配置可显著提高分析效率与结果可靠性。
为什么要使用测量显微镜
测量显微镜是分析样品特征尺寸的重要工具，在工业与科研领域中具有不可替代的作用。其应用贯穿检测、QC、故障分析及研发全过程。
系统选型需基于以下关键因素：
- 样品特性
- 应用需求
- 光学与数字性能
现代测量显微系统通常集成摄像头、显示终端及分析软件，实现自动化测量与数据分析。例如，基于徕卡 LAS X 软件平台，可实现高效、可重复的测量流程，降低人为误差并提高数据可靠性。
如何选择测量显微镜
样本类型、大小和相关特征
在选择测量显微镜前，需明确样品类型及待分析特征：
- 表面特征测量
- 通常为三维结构
- 需大景深与较高分辨率
- 一般无需复杂制样
- 内部结构测量
- 多为不透明样品
- 需截面制备（切割、研磨、抛光）
- 通常需更高分辨率

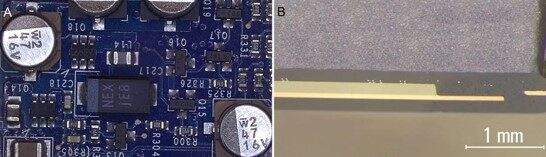

典型应用包括PCB、PCBA及IC等结构分析场景，其中微观结构尺寸较小，对显微系统分辨能力提出更高要求。
应用
测量显微镜广泛应用于以下场景：
- 质量控制（QC）
需要快速、可靠测量以验证尺寸与一致性 - 故障分析（FA）
用于识别材料或器件失效原因 - 研发（R&D）
用于研究复杂或未知结构，要求系统具备高精度与灵活性
显微系统需支持从宏观快速定位到微观精细分析的切换能力。
性能
显微镜性能决定了其对细节的分辨能力及测量精度。关键包括：
- 光学分辨率
- 数字分辨率
- 像差控制能力
这些因素共同决定测量系统的整体性能表现。
分辨率
分辨率是测量显微镜的核心性能指标，决定其区分微小结构的能力。
其主要影响因素包括：
- 数值孔径（NA）
- 照明与对比方式
- 光波长
通常情况下：
- NA越高 → 分辨率越高
- 高倍率物镜 → 更适用于精细结构分析
摄像头像素大小
在数字测量系统中，相机像素大小直接影响图像分辨率：
- 像素范围通常为1–5 μm
- 低倍率条件下 → 相机分辨率主导
- 像素越小 → 数字图像精度越高
因此，在低倍率测量应用中，相机性能尤为关键。

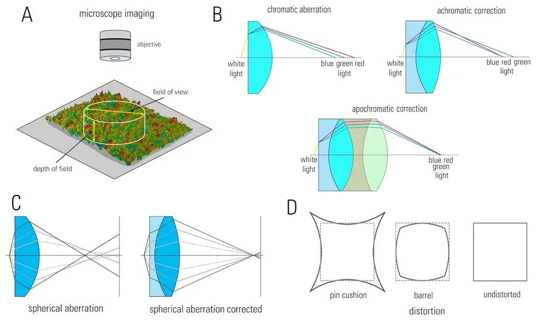

光学质量和像差
显微系统需有效校正以下光学问题：
- 色差
- 球差
- 视场平整度
这些因素会直接影响图像质量及测量准确性。
徕卡显微系统通过消色差与复消色差物镜设计，实现不同波长光的精确聚焦，并在整个视场范围内保持平整成像，从而提高测量精度与一致性。
选择合适的显微镜

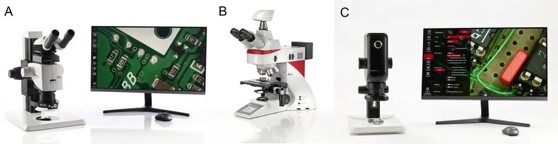

立体显微镜、复合显微镜或数码显微镜
不同类型显微镜适用于不同测量场景：
- 体视显微镜：
大视场、变焦灵活，适用于宏观观察 - 复合显微镜：
高分辨率，适用于微观结构测量 - 数码显微镜：
全数字化操作，支持软件测量与自动分析
在实际应用中，多类型系统往往协同使用，以覆盖不同尺度需求。
需要考虑的重要因素
在系统选型中需重点考虑：
- 样品类型与环境条件
- 测量任务与精度要求
- 特征尺寸范围
- 照明与对比需求
- 软件测量能力
其中，软件与系统集成能力对于多次重复测量尤为关键。基于LAS X工业软件平台，可实现测量流程标准化，提高效率并降低误差。
此外，显微镜的：
- 易用性
- 灵活性
- 自动化能力
均会直接影响实际操作效率与测量一致性。
高精度定位平台（XYZ）也是确保测量准确性的关键组件。
校准
显微镜校准是保证测量数据准确性的基础步骤，包括：
- 初始校准
- 定期复校
通过标准样品进行校准，可确保数据符合工业与科研应用要求。
测量显微镜示例

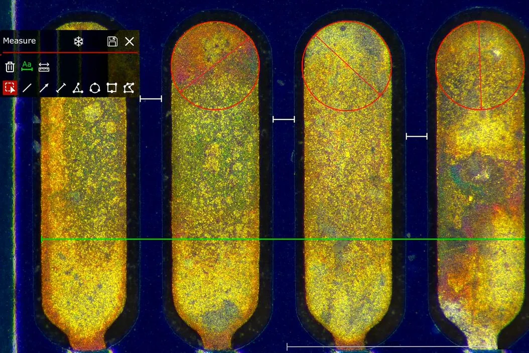

基本二维测量
对于基础二维测量需求（如尺寸、距离、角度、面积），可借助软件平台（如Enersight）快速完成分析，甚至无需额外计算机即可操作。

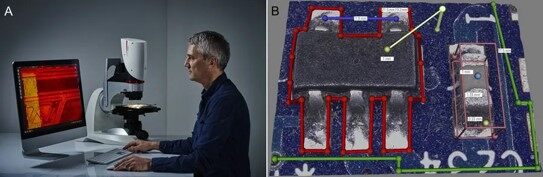

自动测量
在复杂或高通量应用中，自动测量成为重要手段。
基于LAS X软件平台与自动化显微系统，可实现：
- 自动识别
- 自动测量
- 数据批量处理
该方式可显著降低人为干预，提高测量重复性与工作效率，适用于如金属组织分析等复杂应用场景。
