制样不准，所有电镜分析都是无效分析

精准定位，真实暴露——徕卡电镜制样为半导体失效分析提供决定性起点

当你的FIB还在为寻找那个确切的失效点而耗时数小时，徕卡的制样方案已让目标界面在电镜下清晰呈现。

半导体失效分析工程师都明白一个残酷现实：制样阶段的任何偏差，都会导致后续数百万电镜分析走向错误方向。 随着芯片工艺进入3纳米时代，传统制样方法已无法满足对3D封装、异质集成结构的分析需求。

徕卡电镜制样系统通过 “光学精确定位+无应力加工” 的组合，确保您从第一微米就走在正确的分析道路上。

核心痛点：为什么你的失效分析总在第一步就输了？

1. 定位失准：在复杂封装结构中，无法精准定位到微米级失效点，浪费时间在非目标区域
2. 假象引入：机械切割带来的热损伤和应力变形，掩盖真实失效机理
3. 效率低下：单个样品前处理耗时数小时甚至数天，延误问题解决周期
4. 结果不可靠：制样不一致导致分析结果无法复现，影响根本原因判断

徕卡解决方案：专为半导体失效分析设计的制样系统

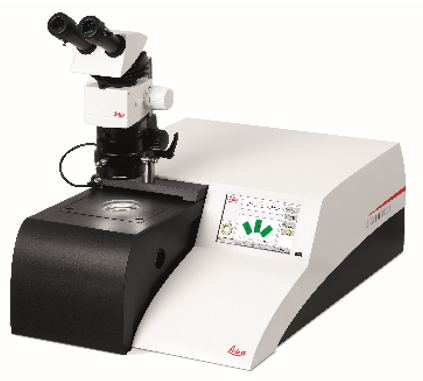

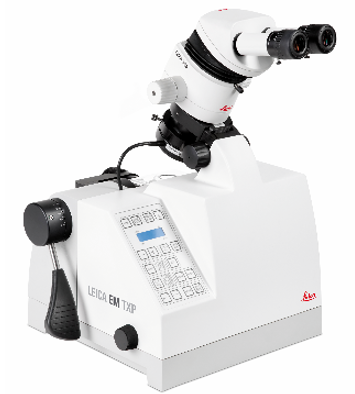

精研一体机 (EM TXP) + 三离子束研磨仪 (EM TIC 3X) 组合方案

• 精准到微米的定位能力：集成高分辨率光学系统，加工同时实时观察，实现“所见即所得”的定点制样
• 零应力损伤的最终表面：三离子束抛光技术彻底去除机械损伤层，暴露材料真实结构，无热影响区
• 应对各种材料的灵活性：从硬质SiC到软质聚合物，从室温到-150°C冷冻切割，全覆盖半导体材料
• 行业验证的可靠性：全球顶尖半导体实验室选择，为3D IC、先进封装、功率器件提供可信制样基础

应用场景：解决您的具体分析难题

先进封装失效分析

• 3D IC芯片堆叠界面分层
• TSV硅通孔缺陷定位
• 微凸点连接失效分析

前道工艺缺陷排查

• 晶体管栅极结构截面
• 接触孔形貌表征
• 薄膜界面质量评估

功率电子器件分析

• SiC/GaN器件界面缺陷
• 散热结构完整性
• 键合线连接可靠性

案例展示

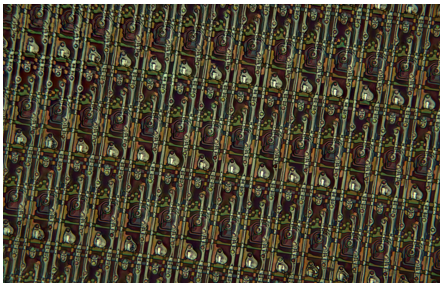

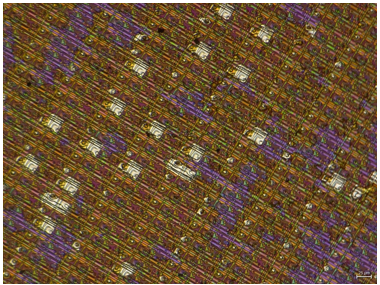

1、 面板观察表面：逐层抛光，去除薄膜二极管或电路表面有机层（LM image）

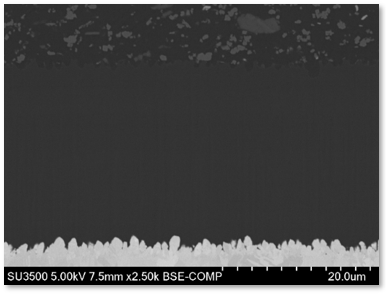

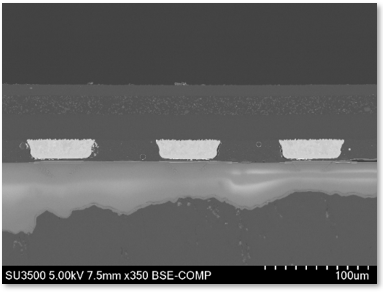

    2、封装芯片（含通孔键合）的截面研磨分析（SEM）

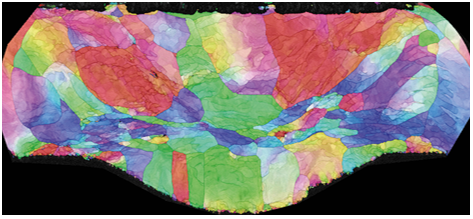

    3、Wire bond引线键合的EBSD分析

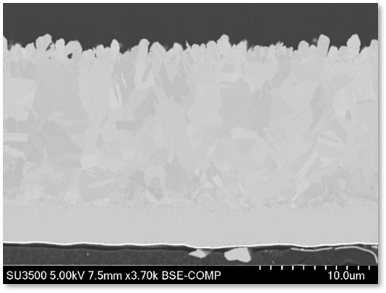

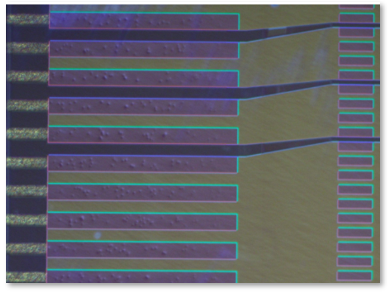

    4、柔性电路板——面板边缘焊点观察截面（SEM）

为什么领先实验室选择徕卡

速度与精度的平衡：数小时内完成从宏观样品到电镜可观察样品的制备

结果的可重复性：程序化存储加工参数，确保批次分析结果一致可比

完整的生态支持：从制样到镀膜再到传输，提供一站式解决方案，无缝对接各品牌电镜

全球专家网络：资深应用团队提供半导体专项支持，分享最新制样方法与技巧

为您的电镜分析提供无可置疑的起点

徕卡制样系统确保您的失效分析从第一步就建立在精准、真实、高效的基础上。当样品完美制备，电镜下的真相自然浮现。

立即获取半导体制样方案咨询
我们将根据您的具体应用需求，安排专业技术演示与案例分享。

点击联系徕卡专家，获取专属半导体制样方案
