汽车零部件表面缺陷的视觉检测

汽车零部件表面缺陷的检测是产品质量控制和保证(QC/QA)失效分析(FA)的重要组成部分。这些零件中的一些是由难以加工的材料制的,需要用像显微镜一样光学仪器分析。例如,橡胶制成的轮胎表面汽车排气口的塑料盖板,由于表面对比度较低很难采用一般的照明方式检测缺陷存在下面将展示徕卡DVM6数码显微镜有助于进行检查、测量分析和报告,让难以观察到的缺陷变得更快更容易,也使得动力部件,如轮胎和排气口盖板改良变得更迅速。使用徕卡DVM6数码显微镜的性能,快速得出QC检查的可靠结果。

>>自动跟踪和存储的可重复显微镜最重要的硬件参数可记忆(编码),例如,使用的倍数照明和相机设置等参数条件快速重现

>>超大变焦范围16:1,镜头切换支持热插拔

>>快速角度旋转,倾斜角度不同视角观察样品;

>>集成LED(发光二极管)环形光和同轴光,具有多方向的照明模式

>>数字快照和数字10MP的数码相机画质成像

>>XY拼图功能和Z轴扫描成像功能,可拍摄大范围大景深的图像

本报告的重点将是倾斜能力和通用性(上述红色字体部分)。下图给出了一个流程图类型说明,描述使用徕卡DVM6检查和QC工作与目前行业使用的方法相比。它表明,工作流效率的提高与过程复杂性工作流的步骤成反比。



1. 使用DVM6立刻进行观察:

   无需损坏样品,直接放置载物台上,便可立即进行观察。







                             轮胎胎面花纹



                            汽车轮胎内胎横断面(红箭头)



                          汽车排气口盖板的俯视图(红圈为缺陷



                              汽车排气口盖板的侧视图(红圈为缺陷



              无需损坏样品,放置载物台上即可进行观察


2. 使用DVM6旋转角度功能进行观察各方位样品:

   支架可倾斜±60°,载物台可旋转±180度,无需改变样品角度。

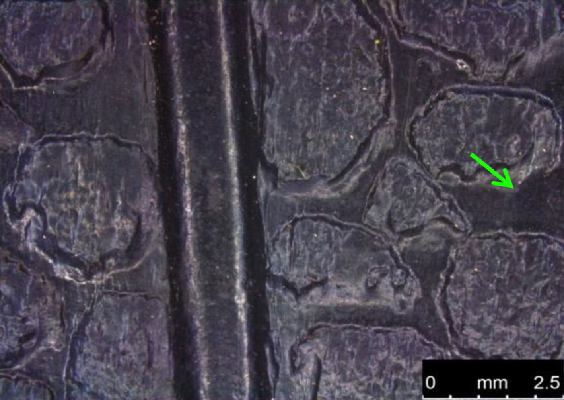

汽车轮胎,倾斜0°

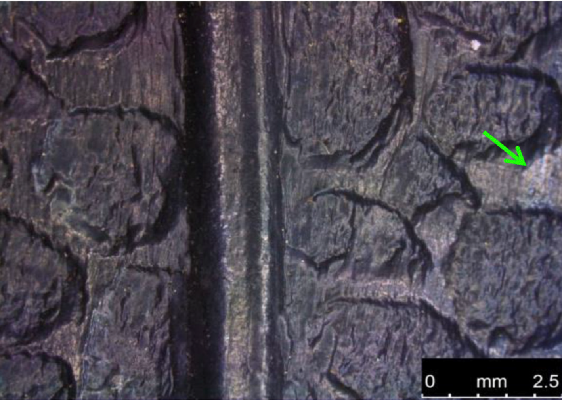

汽车轮胎,倾斜15°,箭头部分可见更多细节
汽车排气口盖板,倾斜0°
汽车排气口盖板,倾斜-15°,箭头部分缺陷清晰可见

3. 使用DVM6多重照明单元进行不同光照模式下的观察:

  (1)综合照明模式为明场、暗场、倾斜照明和四分之一波片偏振。

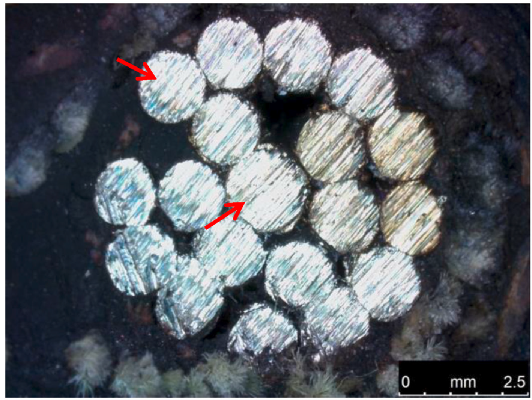

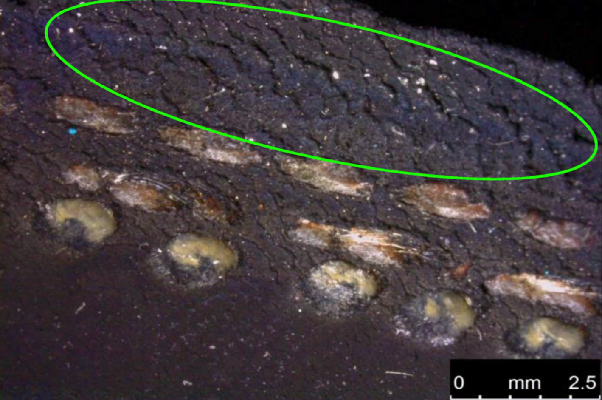

汽车轮胎截面,环形照明,绿圈内形貌清晰可见
汽车轮胎截面,斜照明,绿圈内形貌清晰可见

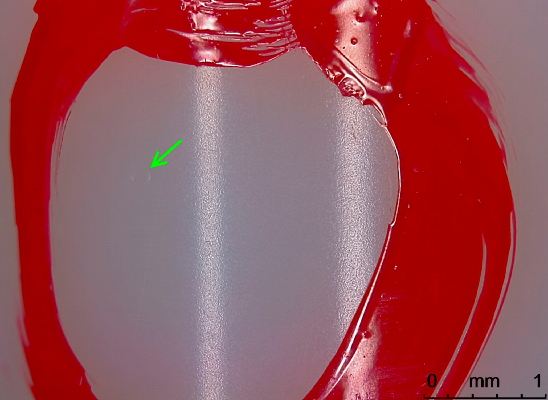

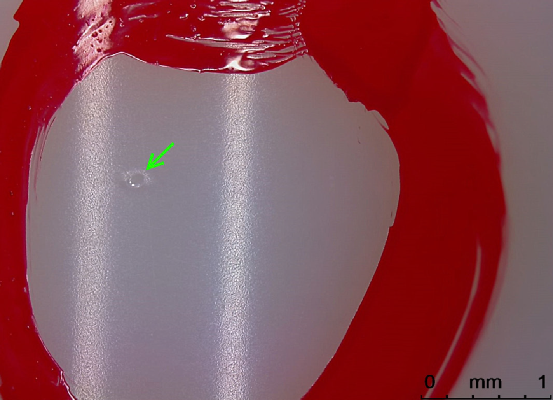

汽车排气口盖板,环形照明,绿箭头为缺陷处
使用¼环形光可更好反应缺陷的形貌

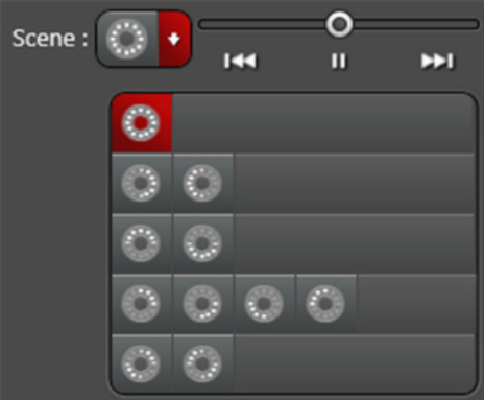

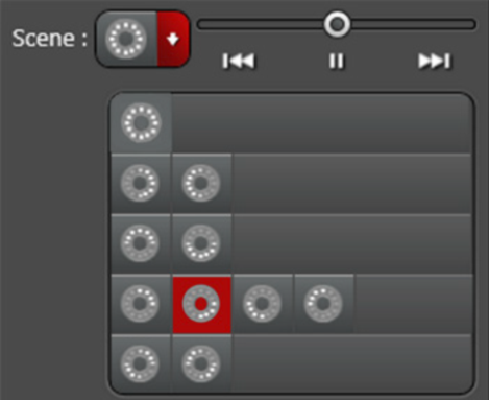

(2)使用图像预览功能的实时模式下,可以调用一些预设的 照明场景,自动获取六个不同的图像效果,

    例如,照明类型、光强、曝光时间、对比度、HDR成像等。

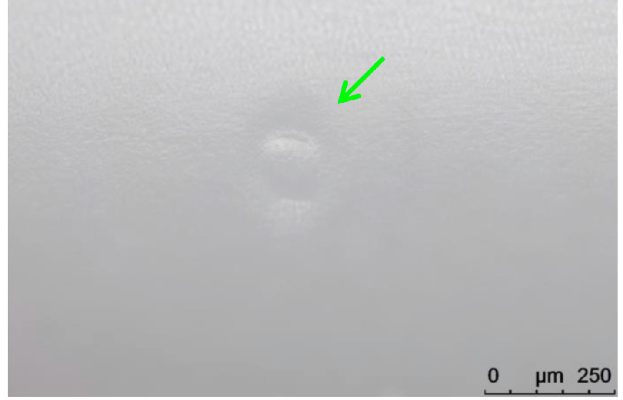

轮胎截面,环形光

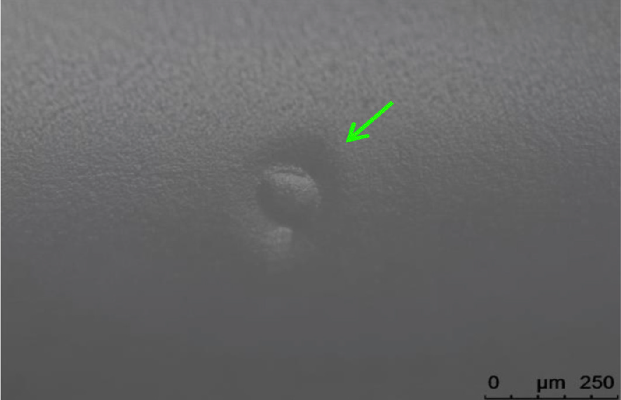

轮胎截面,使用HDR(高动态范围观察),可消除反光

总结

徕卡DVM6数字显微镜汽车零部件的检查、质量控制(QC)和故障分析(FA),如轮胎和汽车排气口检查中,为用户提供了更高效的解决方案。不仅提供编码、快速放大倍数、10像素摄像头等特点,使用徕卡DVM6的倾斜功能多样化的照明模式,在检查如汽车黑色橡胶轮胎和白色塑料排气口盖板时非常有效
