半导体激光器的工艺流程
课程语言:中文
课程类型:免费课程,登录后可观看
讲者类型:外部邀请讲师
内容领域:非医疗
发布日期:2025年06月 录制日期:2020年05月 观看量:1499
相关主题
半导体激光器的工艺流程
显微镜在工业,材料科学,文博考古,地质勘探,电子等研究领域里一直有着不可或缺的地位,被广泛使用。半导体激光器的工作原理简介,半导体的制备工艺流程,半导体激光器输出特性及应用,及显微镜设备在太赫兹半导体激光器研究中的应用。
相关产品

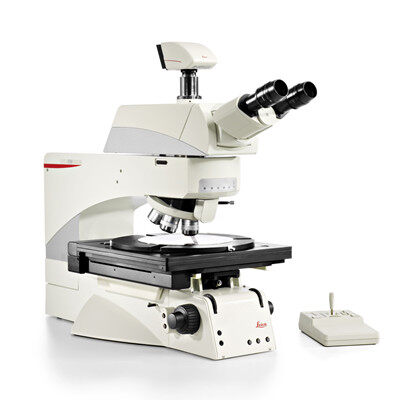

Leica DM8000 M工业显微镜
徕卡 DM8000 M 提供了全新的光学设计,如理想的 宏观检查模式 或者倾斜紫外光 (OUV, 随检UV 选择) 不但提高了分辨能力,同时也增加了观察 8’’/200 毫米直径大样品 时的产量。
徕卡DM12000M工业显微镜
徕卡DM12000M全新的光学设计,可以提供宏观模式快速初检,以及倾斜紫外光路功能(OUV, 倾斜紫外观察模式) 不单提升了分辨率还提高了检查12英寸(300毫米)硅片的产能。
最新的 LED 照明技术 一体化设计并整合在显微镜上. 低热辐射和机身内一体化技术确保了最理想的机身外空气流动状态。低能耗的节电设计大大延长了使用寿命,符合绿色环保的理念。
一键式的操控设计使用户可以轻易地完成倍率转换和相关的照明和相衬效果。
