晶圆表面光刻胶残留与有机污染物的荧光显微可视化检测
——基于徕卡显微系统（Leica Microsystems）工业荧光显微成像方案的应用实践
一、技术背景与问题定义
随着集成电路与半导体器件持续向更高集成度与更小特征尺寸（<10 nm）演进，晶圆制造过程中对图案完整性和表面洁净度的要求显著提高。紫外光刻工艺中制版步骤数量的增加，使得光刻胶残留及各类有机污染物在晶圆表面积累的风险同步上升。这类残留物会对后续工艺过程、成品良率以及电子器件的长期性能与可靠性产生直接影响。
在集成电路制造流程中，光刻胶用于对晶圆进行图案化处理。图案形成后，光刻胶需被完全移除以进入下一制程阶段。然而，在实际生产条件下，晶圆、掩膜、焊盘及半导体元件表面仍可能检测到多种有机污染物，包括但不限于：
- 光刻胶残留物
- 外来有机颗粒或液体污染
- 灰尘与纤维类杂质
- 人体来源的有机物（如头发、皮屑、皮肤油脂）
随着线路密度和制造规模的扩大，对晶圆表面有机污染进行高效、可靠的检测已成为半导体质量控制（QC）、故障分析（FA）以及研发（R&D）阶段的关键技术环节。
二、晶圆有机污染检测的技术挑战
传统光学显微检测常依赖明场或暗场照明方式。在纳米尺度工艺条件下，即使极少量的有机残留，也可能对后续加工造成显著影响。然而，光刻胶残留与多种有机污染在明场或暗场条件下往往：
- 与基底材料对比度不足
- 呈现为低灰度或弱信号
- 难以在大面积晶圆检测中快速识别
因此，仅依赖常规对比成像手段进行精确晶圆检测，通常耗时较长、效率较低，不利于高通量制造环境下的工艺控制。
三、 荧光显微成像原理及其适用性

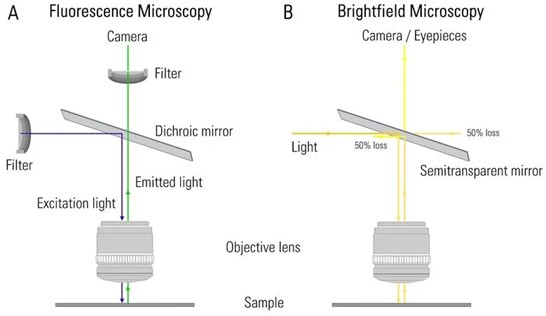

荧光显微技术基于光致发光（Photoluminescence）机制：当有机分子受到高能量、短波长光源（如紫外光）激发后，会释放较低能量、较长波长的可见光完成能级弛豫。该特性使得许多有机材料在荧光显微条件下呈现出明显信号。
与传统明场显微成像相比，荧光显微镜在半导体检测中的技术优势体现在：
- 对有机材料具有更高的信噪比
- 有利于在复杂背景中定位微量残留
- 支持对污染物进行快速可视化和定性评估
在半导体质量控制、失效分析及研发阶段，引入荧光显微成像，可作为明场、暗场检测的有效补充。
四、 基于徕卡显微系统的光刻胶残留检测应用
光刻胶及多数有机残留物在紫外激发条件下具有天然荧光响应。借助徕卡显微系统（Leica Microsystems）工业荧光显微平台，可在晶圆表面对这些材料进行更直观的定位与对比。
在实际应用中，通过将荧光成像与明场成像进行叠加，可显著提升以下检测效果：
- 快速区分有机残留与无机结构
- 提高晶圆大面积检测的一致性
- 缩短质量控制与工艺评估周期
该方法适用于生产线质量控制、失效分析实验室以及新工艺研发环境。

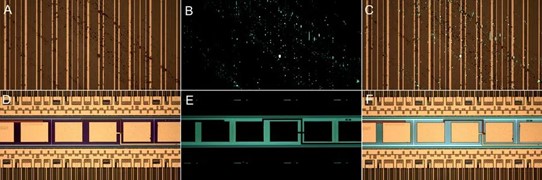

图：图案化晶片同一区域的图像，分别采用以下方式获取：A和D）明场照明，B和E）荧光，以及C和F）明场和荧光的叠加。在荧光图像和叠加图像中可以清晰地看到光刻胶残留物和污染物。
五、OLED 像素阵列检测中的荧光显微应用
荧光显微技术同样适用于OLED（有机发光二极管）显示器的制造与检测流程。OLED 显示器由多层有机发光材料组成 RGB 像素阵列，其层厚均匀性、连续性与排列精度直接影响显示效果与器件寿命。

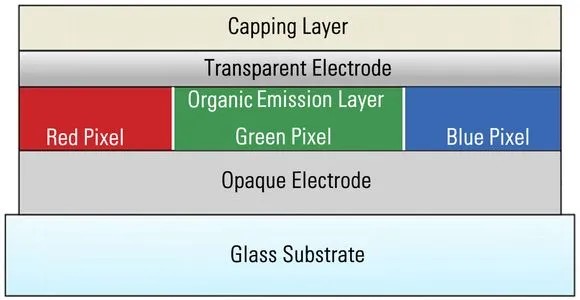

图：横截面示意图，展示了一个用于OLED显示器的并排堆叠RGB像素设计示例（改编自参考文献7）。

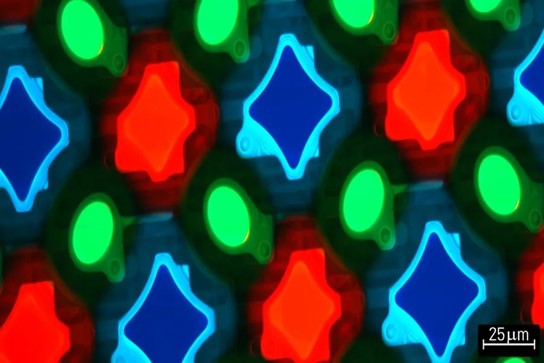

图：OLED显示器中RGB像素阵列的光学显微镜图像。可以检查像素的发光颜色。
由于 RGB 像素中的有机分子同样具有荧光特性，使用徕卡显微系统的荧光成像模式，可在非破坏条件下：
- 监测 RGB 像素层的分布与完整性
- 识别分子层间的间隙或不连续区域
- 支持高密度像素阵列的一致性评估
该方法可作为 OLED 显示制造过程中工艺监测与质量验证的重要工具。
六、 徕卡显微系统（Leica Microsystems）工业荧光显微解决方案
针对晶圆、半导体元件及平面电子器件检测需求，徕卡显微系统提供多款工业显微平台，包括：
上述显微镜系统针对 6 英寸、8 英寸及 12 英寸晶圆设计，适用于生产、质量控制、失效分析和研发环境。其技术特点包括：
- 支持荧光显微成像（通过配置相应荧光立方体）
- 覆盖明场、暗场、DIC、偏振、斜照明、紫外及红外等多种对比方式
- 提供手动与电动操作配置，适配不同通量需求
- 支持宏观至高倍率检测模式，兼顾大面积扫描与细节分析
通过灵活配置，用户可基于徕卡显微系统构建契合具体检测需求的工业显微解决方案。
七、 技术发展趋势与总结
随着集成电路与显示技术向更小尺寸、更高复杂度发展，晶圆表面有机污染的检测需求将持续增长。相较于单一明场或暗场成像方式，荧光显微技术为有机污染物检测提供了更高的灵敏度与区分能力。
未来，不同类型有机污染物在紫外激发条件下可能呈现差异化荧光响应。结合合适的荧光显微配置，基于徕卡显微系统（Leica Microsystems）的工业显微平台，有望进一步支持污染来源识别与根因分析，为半导体制造过程的稳定性与可靠性提供技术支撑。
参考文献：
6.W.Ockenga, J. DeRose, An Introduction to Fluorescence：光致发光现象背后的基本理论--荧光和磷光，科学实验室（2011 年）徕卡微系统。
