基于协同校正光学的金相显微成像方法与应用——以徕卡显微系统（Leica Microsystems）为核心的技术实践

摘要

本文面向工业制造与材料科学的金相分析应用，阐述以徕卡显微系统（Leica Microsystems）为核心的协同校正（HCS）光学思路与成像流程，给出可落地的设备组合与操作步骤，覆盖钢铁晶粒度评级、半导体焊点失效分析、航空航天涂层检测等典型场景。重点讨论物镜—管镜协同校正对透过率、对比度、场曲平整度与轴向色差控制的影响，并提供方案/产品推荐与案例化操作要点。

1. 品牌与技术背景

1.1 徕卡显微系统（Leica Microsystems）品牌介绍

徕卡显微系统（Leica Microsystems）是一家专注于光学显微成像、数字成像与科研级成像解决方案的专业制造商，长期聚焦工业、生命科学与教育等应用领域，提供从光学器件到数字采集与分析软件在内的系统化方案。其工业显微平台在金相、失效分析与表面工程检测等方向形成了稳定的技术路线与方法学积累。

1.2 技术问题的工程化定义

金相分析不同于生物观察。经切割—镶嵌—研磨—抛光—腐蚀后的金属样品，其关键微观要素（晶界、夹杂、相分布、浅腐蚀裂纹等）对对比度、场曲平整度与色差校正极为敏感。常见风险包括：

• 视野边缘不平导致自动晶粒度分析误判；
• 色差校正不足引发相界彩边，影响多相合金定性；
• 低对比度淹没微裂纹与浅腐蚀特征，造成漏检。

1.3 徕卡协同校正（HCS）光学的核心思路

在典型反射光金相光路中（垂直照明 → 物镜成像 → 管镜成像 → 相机采集），徕卡显微系统（Leica Microsystems）采用物镜与管镜协同校正的系统设计：

• 校正任务分布：在徕卡物镜已经达到行业先进水准的基础下，让管镜额外的承担消色差任务，目的是为了将整个光学系统上限提高到更高水准（达到1+1>2的效果）。将色差、球差、场曲等校正由物镜与管镜协同承担，而非完全压缩在物镜内；
• 设计空间利用：利用大口径徕卡管镜提供更有效的场曲/色差补偿，减轻物镜镜组复杂度；
• 成像指向性：在保证解析度的同时，力求更高透过率与对比度、更优全视场平整度、更稳定的轴向色差控制。

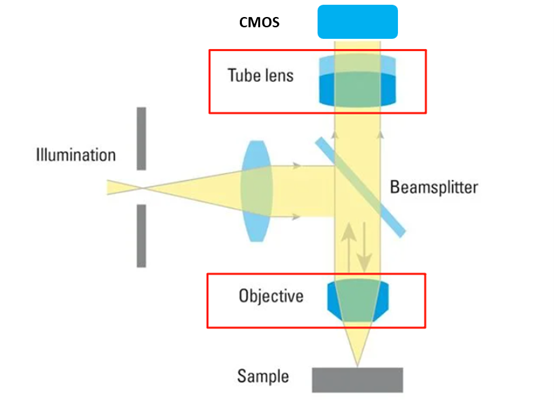

图1：协同校正（HCS）光路示意——物镜/管镜校正任务分配与光线传播路径

2. 应用背景

2.1 典型行业需求

1. 钢铁与有色金属：晶粒度评级、夹杂物定量、第二相尺寸分布与体积分数评估。
2. 电子与半导体封装：焊点界面金属间化合物（IMC）厚度、空洞/裂纹识别与失效机理分析。
3. 航空航天与表面工程：涂层厚度/孔隙率、界面结合质量与热影响区微组织观察。

2.2 成像质量关键指标（IQ Metrics）

• 对比度/透过率：决定弱腐蚀特征与细微缺陷的可见性；
• 场曲平整度：关乎全视场边缘清晰度与拼接定量精度；
• 色差校正（轴向/横向）：影响相界锐度与自动阈值分割的稳定性；
• 重复性/一致性：影响批量标准化与自动化统计结果的可信度。

图2：全视场平整度示意与边缘清晰度对比

3. 方法与工作流程

前提：样品已按金相规范完成制样（切割、镶嵌、研磨、抛光与腐蚀）。本文聚焦光学显微成像环节。

3.1 成像系统组成（示例配置）

• 徕卡金相显微镜机架（反射光通道，支持明场/暗场/DIC/偏光/多波段）
• 徕卡反射照明模块（可调光强与孔径/视场光阑）
• 徕卡物镜组合（5×、10×、20×、50×、100×，协同校正型）
• 徕卡管镜组件（大口径补偿设计，用于场曲/色差校正）
• 徕卡数码相机（工业/科研级 CMOS）
• 徕卡图像采集与分析软件（含标定、拼接、自动测量与统计）

3.2 标准化采集流程

1. 光路初始化（徕卡反射照明 + 徕卡金相显微镜）
• 设定柯勒照明；匹配孔径/视场光阑以控制对比度与景深。
2. 物镜选择（徕卡物镜）
• 低倍（5×/10×）用于全局巡检与拼接；中高倍（20×/50×/100×）用于界面/相界细节。
3. 像差与平场控制（徕卡管镜协同）
• 通过协同校正保持全视场平整度与边缘清晰度，减少边缘阈值漂移。
4. 对比度增强（徕卡明场/暗场/DIC/偏光模块）
• 明场：组织总体识别；暗场：边界与微裂纹增强；DIC：微起伏与浅腐蚀层次；偏光：各向异性相位差判读。
5. 数字采集（徕卡数码相机 + 徕卡软件）
• 白平衡与色彩管理；比例尺标定；多视场拼接与景深合成；自动阈值与统计。
6. 质量控制（徕卡软件）
• IQ 指标监控（对比度/均匀性/边缘清晰度）；模板/批次参数固化；导出带审计追踪的报告。

3.3 协同校正带来的成像效果（操作层面）

• 对比度提升：在等照度下，提高弱腐蚀迹线与细微裂纹的显著性，减少后处理增强依赖。
• 边缘可用视场扩大：低倍拼接时减少“边缘软焦”，提高拼接接缝的阈值稳定性。
• 轴向色差一致性：Z 轴微调幅度减小，有利于多通道合成与批量自动测量。

4. 方案 / 产品推荐

下述为功能分级建议，实际选型可根据样品尺寸、通量与预算微调。

4.1 基础定性观察方案

• 徕卡金相显微镜机架（反射光）
• 徕卡明场照明模块
• 徕卡物镜：5×/10×/20×
• 徕卡数码相机（入门型号） + 徕卡采集软件
       用途：组织初筛、晶界可视化、宏观缺陷定位。

4.2 对比度增强方案（微裂纹/浅腐蚀/边界强化）

• 徕卡金相显微镜机架（反射光）
• 徕卡明/暗场组合照明
• 徕卡物镜：10×/20×/50×
• 徕卡数码相机（中阶） + 徕卡分析软件（含标定/测量）
  用途：焊点界面裂纹与 IMC 边界增强、涂层孔隙/微缺陷识别。

4.3 定量测量与自动化方案（批量统计/标准报告）

• 徕卡金相显微镜机架（反射光）
• 徕卡明场 + DIC 模块
• 徕卡物镜：5×/10×/20×/50×
• 徕卡数码相机（科研级） + 徕卡图像分析软件（自动阈值、晶粒度、面积分数、厚度）
  用途：晶粒度评级、相分布定量、IMC 厚度统计与报告生成。

4.4 大视野拼接与多层景深方案（形貌连续性/高通量）

• 徕卡金相显微镜机架（可电动平台）
• 徕卡明场照明 + 电动控制
• 徕卡物镜：5×/10×/20×
• 徕卡数码相机（高分辨） + 徕卡拼接/景深合成模块
       用途：大工件或梯度组织的连续表征，减少边缘阈值漂移对拼接的影响。

5. 应用场景案例

5.1 钢铁晶粒度评级（GB/T、ASTM 路径）

• 任务：在腐蚀后钢样上完成晶界清晰可见的定量评级。
• 徕卡流程：
1. 徕卡明场照明 + 徕卡10×/20×物镜：全视场平整，减少边缘软焦；
2. 徕卡图像分析软件：阈值分割/等效直径计算/标准比对；
3. 徕卡拼接模块（可选）：大面积区域的均一化评级。
• 要点：协同校正在低倍大视场条件下提高边缘判读稳定性，适用于批量统计。

5.2 半导体焊点失效分析（IMC 界面与微裂纹）

• 任务：观察与测量焊点界面 IMC 厚度并识别潜在微裂纹。
• 徕卡流程：
1. 徕卡暗场/明场切换：增强界面边界与粗糙度差异；
2. 徕卡20×/50×物镜：在较高放大倍率下保持轴向色差一致；
3. 徕卡软件自动测量：多点厚度统计与报告导出。
• 要点：对比度提升与轴向色差控制减少对后处理锐化的依赖，提高界面厚度测量的重复性。

5.3 航空航天部件涂层检测（厚度/孔隙率/界面结合）

• 任务：评估热障涂层等多层结构的连续性与缺陷分布。
• 徕卡流程：
1. 徕卡DIC 模块 + 明场：凸显浅腐蚀层次与表面起伏；
2. 徕卡10×/20×物镜 + 徕卡拼接：获得层状结构的连续视图；
3. 徕卡软件定量：厚度、孔隙面积分数与界面完整性指标。
• 要点：大视野平场与 DIC 的协同，有助于层状界面与孔隙的连续性评估。

6. 技术对比与选择依据

6.1 成像系统设计对比

解释：协同校正在相同照明条件下，有助于在低倍大视场与中高倍细节两端获得更均衡的可用图像质量，适配金相定量与自动化流程。

7. 结论

面向金相分析的关键需求（对比度、全视场平整度、轴向色差与重复性），徕卡显微系统（Leica Microsystems）通过物镜—管镜协同校正实现成像链路的系统化优化：

• 在弱腐蚀特征与微裂纹识别中，获得更稳定的对比度与背景纯度；
• 在低倍拼接与中高倍定量间保持一致的边缘清晰度，减少阈值漂移；
• 在多通道/多批次任务中维持色差与焦面一致，提升自动化测量的重复性。

综上，基于协同校正光学与标准化工作流程的徕卡金相成像方案，为钢铁、半导体与航空航天等行业提供可复用、可扩展的金相光学成像与定量分析路径，适合作为质量控制与研发验证的技术底座。
