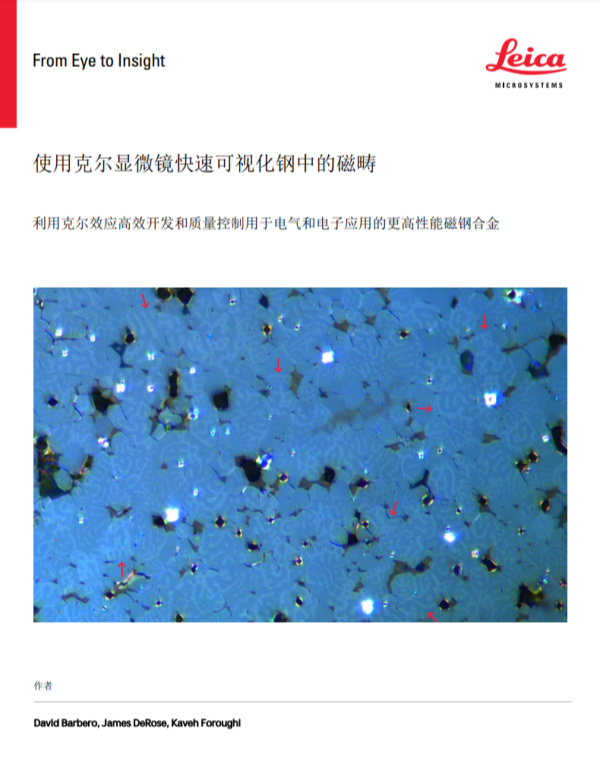

免费下载应用说明《使用克尔显微镜快速可视化钢中的磁畴》
使用克尔显微镜快速可视化钢中的磁畴
磁性材料中磁域与偏振光相互作用后光的旋转，称为克尔效应，使得使用克尔显微镜对磁化样品进行研究成为可能。它可以快速可视化材料表面的磁域。对于用于电气和电子设备的磁性材料(例如钢合金)的高效研发和质量控制，克尔显微镜可以发挥重要作用。本文详细描述了如何使用克尔显微镜对钢合金品粒中的磁域进行成像。
磁光学克尔效应
19 世纪 70年代，科学家约翰-克尔发现了一种磁光学效应，并最终以他的名字命名为:磁光学克尔效应[1-3]。他观察到线性偏振光的偏振面在从铁磁体表面反射后发生旋转。这种效应的强度取决于与再折射光束平行的磁畴偶极子分量。平行于表面平面的磁畴需要斜入射光。这种效应被称为纵向克尔效应(參见图1A)，入射光平面与磁畴磁化平行时，克尔信号强度最大。当磁畴垂直于表面平面时，法线入射光会产生最大信号强度。这种情况称为极性克尔效应(参见图1B)。本文只考虑纵向克尔效应。
免费下载应用说明《使用克尔显微镜快速可视化钢中的磁畴》
登录后下载
RELATED PRODUCTS
相关产品
徕卡 DM2700 M 正置金相显微镜由高质量的徕卡光学元件以及最先进的通用白光 LED 照明组成。对于金相学、地球科学、法医检查以及材料质控和研究来说，它是进行所有类型常规检查的理想工具。徕卡 DM2700 M 向您展示了显微镜最高境界的简单可靠性，还能够帮助您改进工作流程。
当我们集中于材料实验室或科学研究的任务时，
全新的徕卡 DM1750 M 是一台设计用于迅速，精确分析出结果的显微镜，即使是在粗陋的周围环境中。
使用徕卡 DM1750 M ，您会发现, 显微技术是多么简单而可靠。它的设计包含了一个优秀的光路，即是针对较大的样品，也可以通过明场，倾斜光或者偏光进行观察。 整个反射光光源采用强力LED照明， 还可以通过不同照明角度来观察，特别适用于检查微观划痕，或获取样品高度方面的信息。
您是否需要在材料科学与分析领域中对许多样品进行成像、测量并分析其特点？无论您是新手还是专业人士，Leica DM6 M 全自动工业检查显微镜都是您的理想之选。
使用 Leica DM6 M 进行全自动材料分析
完整记忆所有设置
您可轻松调用之前的显微镜设置并通过软件独特的“保存和调用”功能”(Store and Recall) 即时复制成像参数，且适用于任何类型的样本。
一键式“智能自动化”可让您轻松搞定重复性工作。这些具有记忆功能的显微镜可帮您减少培训时间、改进工作流程和获得出色的成像结果 — 始终如一。
如果您想要研究晶体结构，偏光显微镜将是您的较好选择。无论是矿物、塑料和聚合物、药物药品或燃料和接合剂，徕卡正置偏光显微镜都能帮助您观察到感兴趣的内容，完成您的研究或质量控制任务。
徕卡FS M 手动控制的 公安宏观比对显微镜 提供了灵活方便舒适的使用，它是一台多用途的枪械和工具印痕鉴别仪器。.
该万能系统可理想地同时观察物证，用于司法鉴定或培训。高质量的比对桥支持两套装配着全套复校色差物镜的五孔球轴承物镜转盘的精密匹配。
一个 22毫米视野提供了竖直同向的图像。操作时，图像和样品依照同样方向快捷地移动。
模块化设计的徕卡 FS C 自动宏观比对显微镜被广泛用于公安刑侦司法部门各种样品的比对分析，包含：弹道，工具印痕和文件比对。智能的自动化配合了杰出的人机工程学设计。
五个全复校色差宏观物镜都具有高数值孔径和内置可调节的光阑并达到优良的光学性能。
不同的图像模式(分离图像, 叠加图像以及组合图像) 都可通过单一按钮的操作来实现。 这种方便的操作平台大大提高了鉴定的速度，精确度和效率。
徕卡DM750M正置显微镜 Leica DM750 M 金相显微镜
徕卡DM750 M是一台理想地适用于基础材料应用的工业实验室或材料科学的光学设备。它的万能载物台和反射光系统适合几乎所有的样品来获取高品质图像。
机械载物台可以同时适配于透射光和反射光的应用。它可以装配多种样品夹来固定不通直径尺寸的试样。
独特的LED 反射光照明提供了明场，偏振光和倾斜光照明模式。这可以让客户在同一台显微镜上可以观察多种不同的样品。
徕卡DM4 B & 徕卡DM6 B 正置显微镜 正置双目生物显微镜
Leica DM4 B 或 Leica DM6 B正置双目生物显微镜都是生物医学研究和临床实验应用的理想之选，能显著提升工作效率，令您的工作变得更加轻松。
通过自动化功能和便捷的软件简化工作流程
利用 19-mm sCMOS 摄像头成像端口轻松摄取画质媲美出版物的图像
LAS X Navigator - 显微成像的导航系统: 快速生成样品全景图，瞬间识别目标所在点!
灵活选择功能多样的附件，如卤素或 LED 照明
RELATED DATA
相关资料
2024年03月06日 17:33
金相工具箱插件增强了 LAS X2D测量软件的功能，使其成为用于金属组织/冶金样品立体学分析的多功能工具。
它简化了从测量中得出校准参数时涉及的手动任务，例如基线长度、线性截距、点计数、圆截取段或多层涂层厚度。
它使测量值能够分配各个类别，并进行相关参数的比较分析，从而能够生成组件或特定阶段的结果。
2024年02月22日 17:15
在更好的光照强度下观察材料组织。通用白光(4500K)LED照明装置与著名的高品质徕卡光学装置匹配，打造出理想的质量评估和检测工具。Leica DM2700 M代表了简单可靠的显微镜设计，改善您的工作流程，把精力集中在工作上。
2022年09月29日 11:08
简化工作流程
Leica DM4 B和DM6 B采用智能化、自动化以及基于工作流程的一体化软件，为用户提供适用于单个或多个用户实验室的、简单易用的成像系统。
提升应用程序性能
时间稍纵即逝。随着正置显微镜的开发，仪器的反应速度也在提升。这款显微镜能够有效利用较大的照相机芯片，并且新增了样本总览工具，加快了样本的定位速度，从而为您在研究期间节省宝贵时间。
拥有卓越的灵活性
在挑选显微镜方面，Leica DM 4B和DM 6B是您物美价廉的理想选择。您可以选择不同的LED照明系统、观察方式或自动化功能，优化您的成像系统，使其更大程度上满足您的应用需求。
2022年09月29日 10:37
为未来的诺贝尔奖获得者而造

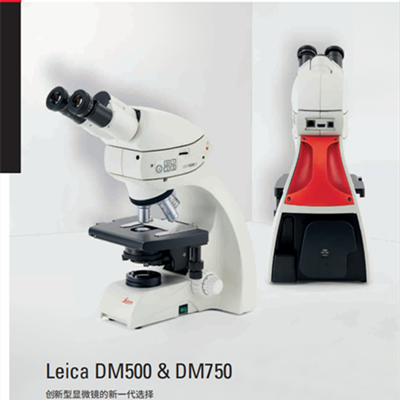

教师用来教学的时间越多，学生就可以学到越多。Leica DM500和DM750显微镜是为了革新科研教学以及在生命科学课程上有更多动手操作时间而专门开发的。通过学生友好的性能和高质量构造，Leica DM500和DM750成为生命科学观测及激发科学家学习的有效工具。
2022年09月29日 10:26
旨在满足不同用户的常规工作需求

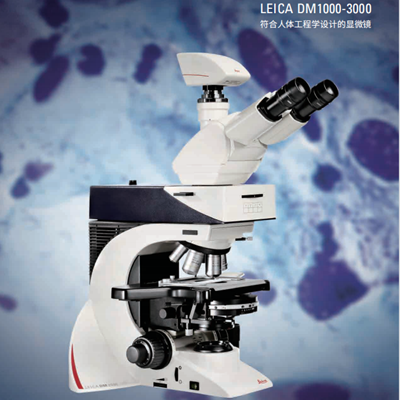

徕卡显微系统致力打造一款契合用户体型和工作流程的显微镜。Leica DM1000-3000系列产品的诞生，令用户如虎添翼，此款显微镜不仅实现了高效的显微镜操作，而且令人颇具舒适之感。
Leica DM1000-3000显微镜仅需简单调节，显微镜即可轻松适合个人偏好，满足日常工作的需求。在这方面，用户毫不费力，即可实现高性能作业，哪怕在最
不起眼的细节方面，Leica DM系列显微镜符合人体工程学设计，满足高频率使用客户的需求；检测结果快速、可靠。这些特点可为不同用户量身打造适宜的显微镜活体标本进行长期研究。
2022年09月06日 11:52
徕卡DM3000显微镜适用于病理学、细胞学与血液学研究，它具有电动物镜转盘、聚光顶镜、自动光线强度调节装置与可选脚踏开关。这种直观的显微镜改善了细胞学与病理学研究的操作流程。
电动聚光镜顶镜能够识别每次放大操作的正确位置。徕卡 DM3000可按照每个物镜的要求自动调节光线强度，并可针对每次放大操作储存之前使用的光线值，由于采用独一无二的触发模式，它能在两种放大操作之间进行切换时，显著提高操作效率。
2022年09月06日 11:44

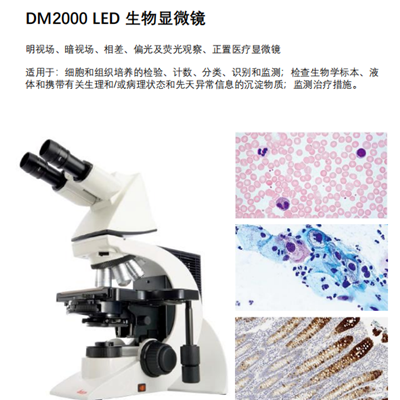

Leica DM2000 显微镜具有高端的模块设计和高性能的荧光，因此可理想地用于病理学、细胞学，以及其它复杂工作领域。
为了满足不同使用领域的要求，Leica DM2000 可以配备各种光学和对比度技术。
理想的对比度控制
作为一种实用显微镜系统，Leica DM2000可以配置大量的人体工程学装置和模块，以满足特别的使用需要，例如角度可调的镜筒等。它特有的高度可调式对焦钮设计，可以根据用户手型大小和姿势进行调节。
内置调节钮
由于采用了五档位置的荧光轴，以及Leica Microsystems独有的零像素偏移技术荧光滤块，它可以提供高性能的荧光图像。
2022年09月06日 11:29

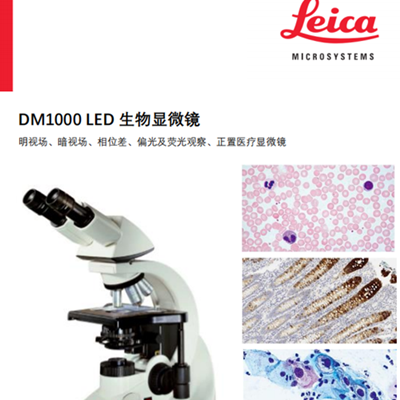

Leica DM1000 LED的独有长寿命LED照明，提供了近似于日光的明亮照明和恒定色温，且产热量低。
而且，LED还避免了更换灯泡的需求，节省了时间与成本。由于它耗电量低，因此节省了能源。Leica DM1000 LED适用于各种用户应用，为每个用户带来了好处。
这款产品同样适用于病理实验室，尤其是细胞研究、血液研究和病理研究。DM1000还可以应用于体外诊断工作来满足特殊的诊断需求。
2022年09月06日 11:19

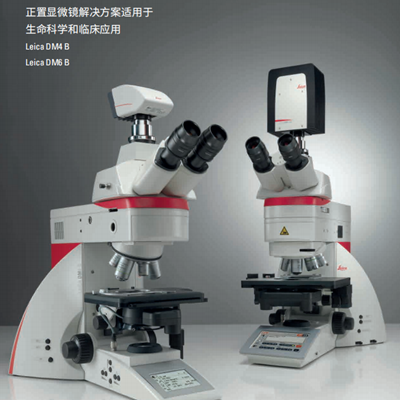

Leica DM4 B 或 Leica DM6 B正置双目生物显微镜都是生物医学研究和临床实验应用的理想之选，能显著提升工作效率，令您的工作变得更加轻松。
通过自动化功能和便捷的软件简化工作流程;
利用 19-mm sCMOS 摄像头成像端口轻松摄取画质媲美出版物的图像;
LAS X Navigator - 显微成像的导航系统: 快速生成样品全景图，瞬间识别目标所在点!
灵活选择功能多样的附件，如卤素或 LED照明
2022年02月08日 16:56
无论您需要的是快速概览样品还是详细检查样品的显微镜⸺Leica DM4 M 和 Leica DM6 M工业金相显微镜总能以恰当的设置满足您的 需求。
2022年02月08日 16:45
无论您需要的是快速概览样品还是详细检查样品的显微镜⸺Leica DM4 M 和 Leica DM6 M工业金相显微镜总能以恰当的设置满足您的 需求。
2021年02月07日 15:49
徕卡DM2700 M正置金相显微镜由高质量的徕卡光学元件以及最先进的通用白光LED照明组成。对于金相学、地球科学、法医检查以及材料质控和研究来说，它是进行所有类型常规检查的理想工具。徕卡DM2700 M向您展示了显微镜最高境界的简单可靠性，还能够帮助您改进工作流程。
通用LED照明
极度明亮的大功率 LED 照明为明场、暗场、干涉差、偏振光以及倾斜照明法提供了4500º K的恒定色温。它为所有亮度级提供了真正的彩色图像。由于 LED 寿命长、耗能低，因此节省能源的潜能极大。
2021年02月07日 15:39
即时完整保存/复制成像参数
您是否需要在材料科学与分析领域中对许多样品进行成像、测量并分析其特点？无论您是新手还是专业人士，Leica DM4 M 手动工业测量显微镜 和 Leica DM6 M 全自动工业检查显微镜都是您的理想之选。
*使用 Leica DM4 M 进行手动例程检查
*使用 Leica DM6 M 进行全自动材料分析
完整记忆所有设置
您可轻松调用之前的显微镜设置并通过软件独特的“保存和调用”功能”(Store and Recall) 即时复制成像参数，且适用于任何类型的样本。
一键式“智能自动化”可让您轻松搞定重复性工作。这些具有记忆功能的显微镜可帮您减少培训时间、改进工作流程和获得出色的成像结果 — 始终如一。
“可复制”意味着“可靠”
在诸如钢铁夹杂物比例测定、晶粒度评级、相位或颗粒分析等应用中，可复制性至关重要。Leica DM4 M 和 Leica DM 6 M 工业测量显微镜系统值得您的信赖，获得可复制的结果，始终如一！
2021年02月07日 15:27

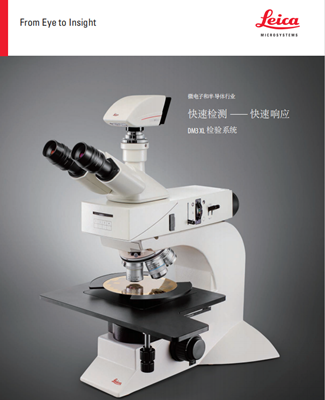

专为电子半导体行业快速检测而设计
在微电子和半导体行业中，检验、过程控制或缺陷和故障分析的速度至关重要。检测缺陷的速度越快，您做出响应的速度也就越快。
视场宽敞 30%
DM3 XL 检验系统凭借大视场帮助您的团队更快地识别缺陷，提高您的收益率。充分利用独特的宏观物镜，视场宽敞 30%。
更多细节尽收眼底，工作更高效
看到更多细节意味着工作更高效。为快速扫描达到 6" 的大组件，DM3 XL 提供独特的宏观物镜。
利用 0.7x 放大倍率，它可以即刻采集 35.7 mm 的视场 – 比其他常规扫描物镜宽敞 30%。
适用于所有相衬观察方法的 LED
DM3 XL 针对所有相衬观察方法使用 LED 照明。LED 照明可提供恒定的色温，并在所有亮度等级下提供真彩色成像。
由于 LED 使用寿命长，耗电量低，因此还具有巨大的成本节约潜力。
不同样品 – 可变载物台插件
无论您想要检验的样品是哪种类型，尺寸如何，均有种类丰富的载物台插件供您选择。
工作舒适直观
彩色编码光圈辅助 (CCDA) 对分辨率、对比和景深的基本设置进行简化，有助于提升您的工作速度，并最大程度减少操作失误。
2021年02月07日 15:19
Leica DCM8采用了最新的非接触式三维光学表面测量技术。设计用于提高您的工作效率，它是一款融合了高清晰度共聚焦显微镜和干涉测量技术优点的多功能双核系统。一键模式选择，精密软件、无移动部件的高分辨率共聚焦扫描技术确保用户实现超快速的分析操作。
可通过各种规格的徕卡物镜、电动载物台和镜筒来对系统进行配置，以便完全适用于您的样本。为满足客户的文档创建需求，徕卡DCM8包括1个高清CCD摄像头和4个LED光源（RGB和白色）能够提供鲜明的真彩成像效果。
快速捕捉表面数据
Leica DCM8采用创新性高清微显示扫描技术。由于传感器头部未使用运动部件，因此设备能够实现快速和可重现的捕捉数据。集成式高清CCD摄像头具有较大的视场，能够观察较大的样本面积。对于具有较大面积区域的样本来说，为获得无缝和精确的模型，只需要选择超快XY地形拼接模式即可。
2021年02月07日 11:48

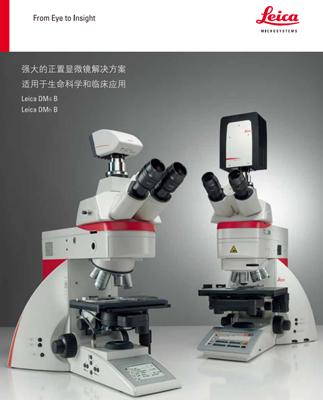

Leica DM4 B和Leica DM6 B正置双目生物显微镜都是生物医学研究和临床实验应用的理想之选，能显著提升工作效率，令您的工作变得更加轻松。让您专注于想要实现的结果，不再为实现的过程大伤脑筋。智能自动化的作用就在于此：只需按下一个按钮就能完成多个步骤，显著简化您的工作流程，节省您宝贵的时间，将更多精力投入到试验中，而不是显微镜上。
